EC Fan için Harmonik Çözüm

EC fanları, yüksek verimlilikleri, düşük gürültü seviyeleri ve akıllı hız kontrolü nedeniyle veri merkezlerinde, HVAC sistemlerinde ve endüstriyel soğutmada yaygın olarak kullanılır. Ancak, güç elektroniği sürücüleri, güç kalitesini ve sistem kararlılığını etkileyebilecek harmonik akımlar üretir. EC fanlarına özel harmonik filtreler, harmonikleri azaltmak, güç faktörünü iyileştirmek ve güç kaynağı güvenilirliğini artırmak için pasif LC filtreleme teknolojisini kullanır.

Çözüme Genel Bakış Harmonik Sorunları Nedir Çalışma Prensibi Özellikler Avantajlar Test Sistemi Uygulamalar Sonuç İlgili Ürünler İlgili Projeler İlgili Makaleler

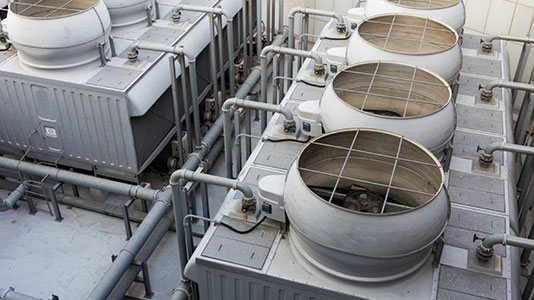

EC Fanları ve Harmonikler Genel Bakış

EC fanları, yüksek verimlilik, düşük gürültü ve akıllı hız regülasyonu avantajlarıyla veri merkezlerinde, HVAC sistemlerinde ve endüstriyel soğutmada yaygın olarak kullanılmaktadır. Ancak, güç elektroniği sürücü teknolojisi kullanmaları nedeniyle, çalışma sırasında belirli harmonik akımlar üretirler; bu da güç kalitesinin bozulmasına, ekipmanların aşırı ısınmasına, güç faktörünün düşmesine ve sistem kayıplarının artmasına yol açabilir. Büyük ölçekli ve merkezi uygulamalara yönelik eğilimle birlikte, EC fanları için harmonik azaltma, güç kaynağı stabilitesini sağlamak ve sistem işletme verimliliğini artırmak açısından kritik bir husus haline gelmiştir.

Ürün veya Çözüm Talebi

Harmonik Sorunları

Harmonikler enerji verimliliğini, ekipman güvenilirliğini ve işletme maliyetlerini etkileyerek elektrik sistemlerinde görünmeyen kayıplara neden olur.

1

Artan Sistem Kayıpları ve Ekipman Aşırı Isınması/Derece Düşürme

Harmonik akımlar, transformatörlerde, kablolarda ve dağıtım ekipmanlarında ek kayıplar oluşturarak ısınmaya, kapasite azalmasına ve genel sistem verimliliğinin düşmesine neden olur.
2

EC Fan Güvenilirliği Üzerindeki Etkisi

Harmonikler ve gerilim bozulması, EC fan sürücü modüllerinin stabilitesini etkileyebilir, güç cihazlarındaki termal stresi artırabilir, ekipmanın yaşlanmasını hızlandırabilir ve hizmet ömrünü kısaltabilir.
3

Güç Kaynağı Anormallikleri ve Planlanmamış Kesintiler

Harmonikler, koruma cihazlarının arızalanmasına ve elektrikli ekipmanların anormal çalışmasına neden olarak kritik ekipmanların devre dışı kalma riskini artırabilir.
4

Güç faktörü düşürüldü ve işletme maliyetleri arttı

Harmonikler sistemdeki reaktif akımı artırır, güç faktörünü düşürür, daha yüksek elektrik faturalarına neden olur ve UPS, transformatör ve diğer ekipmanlar için kapasite gereksinimlerini artırabilir.

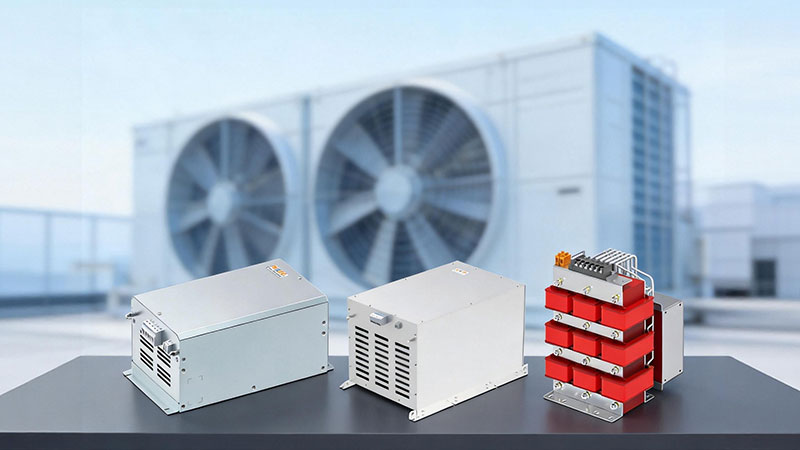

EC fanları için pasif harmonik filtre nedir?

EC fan harmonik filtresi, EC (Elektronik Komütasyonlu) fan sistemlerinin güç kalitesini iyileştirmek için tasarlanmış bir filtreleme cihazıdır. Temel olarak indüktörler, kapasitörler ve dirençler gibi pasif bileşenlerden oluşur. Optimum şekilde tasarlanmış filtreleme ağı aracılığıyla, EC fanlarının güç elektroniği sürücüleri tarafından üretilen karakteristik harmonikler için düşük empedanslı bir yol sağlar, harmonik akımlarını etkili bir şekilde azaltır, sistem güç faktörünü iyileştirir ve hat kayıplarını ve ekipman ısınmasını en aza indirir. EC fanları için harmonik filtresi, güç kaynağı sisteminin stabilitesini artırabilir ve çeşitli uygulama senaryolarının güç kalitesi gereksinimlerini karşılayabilir.

Ürünlerimizi inceleyin

EC fanları için Sikes özel filtresinin teknik prensibi

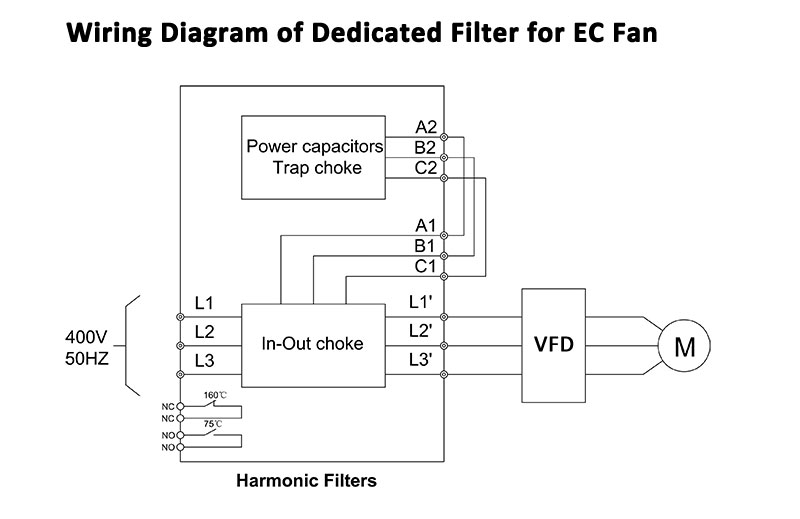

EC fanlar için Sikes özel filtresi, hat/yük reaktörleri ve güç kapasitörleri aracılığıyla bir harmonik filtreleme ağı oluşturan LC pasif filtreleme teknolojisini kullanır. EC fanı çalışırken, dahili doğrultucu ve güç elektroniği sürücü ünitesi tarafından üretilen harmonik akımlar filtreleme sistemine girer. Filtre daha sonra belirli frekanslardaki harmonikler için düşük empedanslı bir baypas yolu sağlar ve harmonik akımların filtre dalı içinde dolaşmasına izin vererek şebekeye enjekte edilen harmonik bileşenleri azaltır. Aynı zamanda, filtredeki kapasitör bileşenleri uygun miktarda reaktif güç kompanzasyonu sağlar ve reaktörlerle koordineli çalışarak sistem güç faktörünü iyileştirir, hat akımlarını azaltır ve ekipman ısınma kayıplarını en aza indirir. Optimize edilmiş filtre parametre tasarımı sayesinde akım dalga formu etkili bir şekilde iyileştirilebilir, THDi (Toplam Harmonik Akım Bozulması) azaltılabilir ve güç kaynağı sisteminin kararlılığı artırılabilir. Bu çözüm pasif bileşenlerden oluşur, basit bir yapıya ve yüksek güvenilirliğe sahiptir ve karmaşık kontrol veya yazılım devreye alma gerektirmez. Nispeten kararlı yük karakteristiklerine sahip EC fan sistemleri için uygundur ve veri merkezleri, bina havalandırma sistemleri ve endüstriyel soğutma ekipmanları gibi kritik uygulamalarda harmonik girişim etkisini etkili bir şekilde azaltabilir.

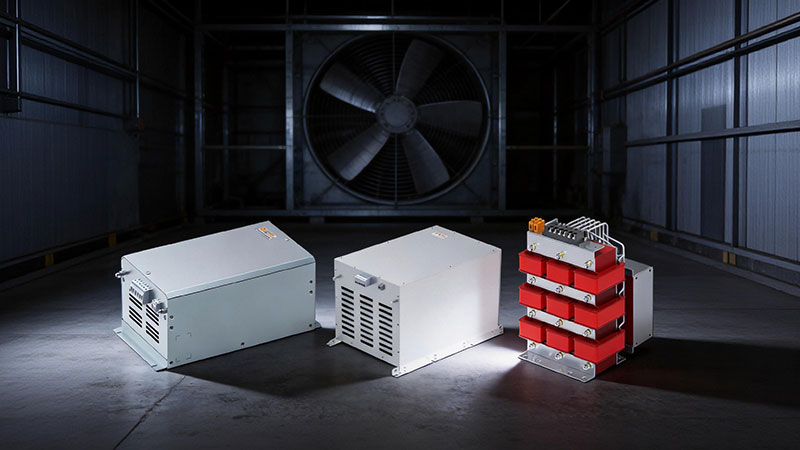

Sikes EC Fanlar için Özel Harmonik Filtresinin Özellikleri

Harmonik kaynaklarını bastırır, verimlilik ve güvenilirliği artırır, ekipman kayıplarını ve ek maliyetleri azaltır

Ultra Düşük Harmonik Bozulma

THDi < 5%, EC fanların ürettiği harmonik akımları etkili bir şekilde bastırır ve şebeke güç kalitesini iyileştirir.
Yüksek Güç Faktörü Düzeltme

Güç faktörü %99'a kadar, reaktif güç kayıplarını azaltır ve güç kaynağı verimliliğini artırır.
Yüksek güç yoğunluklu tasarım

Yüksek performanslı bileşenler kullanılarak, tek bir ünitenin güç düzeltme kapasitesi 6,3 kW'ı aşarak kompakt ve verimli bir tasarım elde edilir.
Mükemmel Gerilim Kalitesi

Sunucular ve kontrol sistemleri gibi hassas ekipmanların güvenilir çalışmasını sağlayarak, istikrarlı ve temiz bir güç ortamı sağlamak.
Yüksek Güvenilirlikli Çalışma Garantisi

Harmoniklerin neden olduğu ekipman girişimini, anormal kapanmaları ve operasyonel riskleri en aza indirerek soğutma sistemlerinin sürekli ve istikrarlı çalışmasını sağlamak.
Enerji tasarruflu ve çevre dostu çalışma

Sistem kayıplarının azaltılması, enerji verimliliğinin artırılması ve düşük gürültülü, uygun maliyetli ve ekonomik çalışmanın sağlanması.

Sikes EC Fanlar için Özel Harmonik Filtresinin Avantajları

Merkezi harmonik azaltmayı, geniş yük aralığını, farklı marka uyumluluğunu ve bağımsız test doğrulamasını destekler

Birden fazla EC fan için esnek kapasite eşleştirme

Tek bir filtre ünitesinin kapasitesi, bağlı fan sayısına esnek bir şekilde uyarlanabilir ve filtre başına 10 adede kadar EC fanı destekler. Bu, merkezi harmonik bastırma ihtiyaçlarını karşılarken yüksek maliyet etkinliği ve alan tasarrufu sağlar.
Verimli Harmonik Azaltma ve Güç Faktörü İyileştirme

Anma koşullarında THDi %5'in altında tutulabilir; %50 yükte THDi yaklaşık %6'dır. Güç faktörü %99'a kadar ulaşabilir, hat kayıplarını ve ekipman ısınmasını etkili bir şekilde azaltır.
Geniş yük aralığında kararlı çalışma

Yükün %1'inden %100'üne kadar çalışabilen filtre, harmonik dalgalanmaları, yanlış alarmları ve sistem rezonans risklerini etkili bir şekilde azaltarak soğutma ve havalandırma sistemlerinin stabilitesini artırır.

Başlıca EC Fan Markalarıyla Uyumluluk

EBM, ZIEHL-ABEGG ve Fans-tech gibi önde gelen markalarla uyumlu olup, çeşitli uygulama senaryolarında sistem entegrasyonunu kolaylaştırır.
İyileştirilmiş Güç Kalitesi ve Azaltılmış İşletme Maliyetleri

Akım bozulmasından kaynaklanan enerji ve termal kayıpları en aza indirir, veri merkezleri, hassas ekipmanlar, transformatörler ve dağıtım şebekeleri üzerindeki harmonik etkilerini azaltır ve genel tedarik güvenilirliğini artırır.
Uygun maliyetli pasif filtreleme çözümü

Basit ve son derece güvenilir bir yapıda pasif bileşenler (indüktörler, kapasitörler, dirençler) ile üretilmiştir; nispeten kararlı yüklere sahip EC fan sistemlerinde harmonik bastırma için uygundur.

Özel test sistemiyle doğrulanmıştır

Sikes'in kendi geliştirdiği, farklı fan sayılarını ve yük aralıklarını kapsayan EC fan test tezgahı kullanılarak, filtrenin gerçek performansı ve harmonik bastırma etkinliği gerçek dünya koşullarında titizlikle doğrulanır.

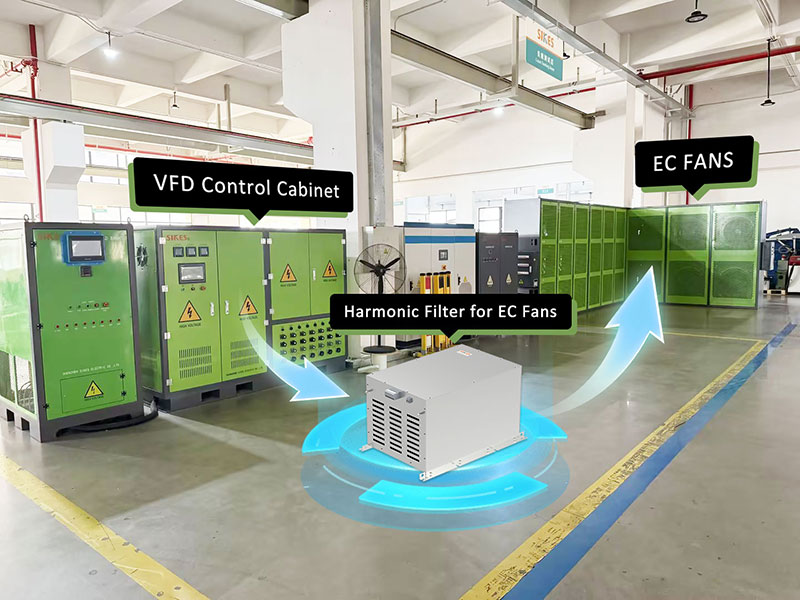

EC Fan Harmonik Filtreleri için Sikes Test Sistemi

EC fanlarının harmonik filtrelerinin filtreleme performansını ve sistem uyumluluğunu doğrulamak için Sikes, filtrenin çeşitli çalışma koşullarındaki elektriksel performansını test etmek ve analiz etmek üzere özel bir test tezgahı kurmuştur.

Test sistemi, EC fanlarının gerçek çalışma ortamını simüle eder ve filtreleme öncesi ve sonrası akım dalga formları, harmonik içeriği, güç faktörü ve çalışma durumu gibi temel parametreleri toplar. Bu veriler, filtrenin harmonik bastırma, güç kalitesini iyileştirme ve sistem stabilitesini artırmadaki etkinliğini değerlendirmek için kullanılır.

Testler aracılığıyla, filtrenin farklı yük koşullarındaki çalışma performansı doğrulanabilir ve ürün parametre tasarımı, performans optimizasyonu ve pratik mühendislik uygulamaları için veri desteği sağlanır.

Uygulamalar

Veri merkezleri, HVAC sistemleri, endüstriyel soğutma ve diğer alanlardaki EC fan harmonik azaltma uygulamaları için uygundur

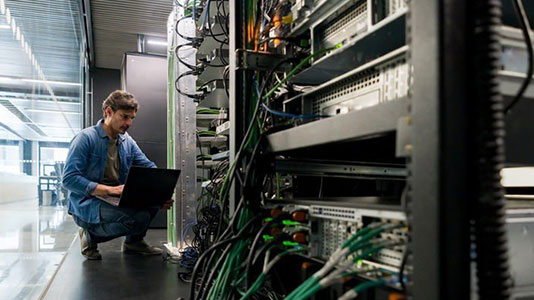

Veri merkezleri ve sunucu odaları

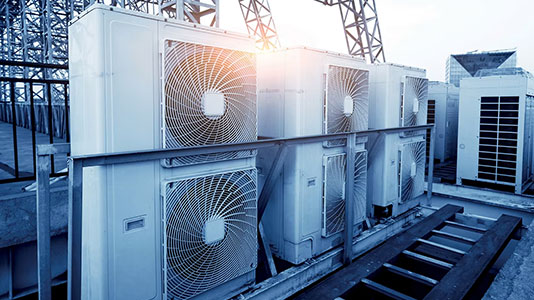

HVAC (ısıtma, havalandırma ve iklimlendirme) sistemleri
Endüstriyel soğutma ve havalandırma sistemleri

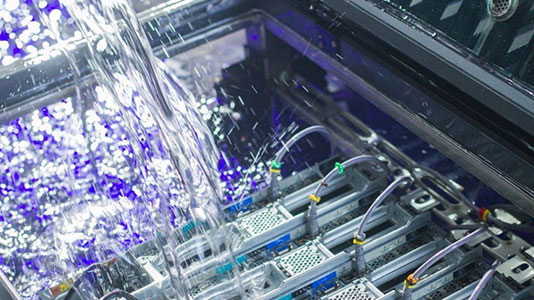

Sıvı soğutma sistemleri ve yüksek yoğunluklu ısı dağıtım ekipmanları

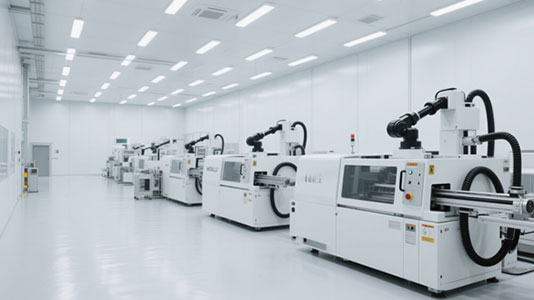

Temiz odalar ve hassas üretim ortamları
Ticari binalar ve akıllı binalar

Sonuç

EC fanlarının veri merkezlerinde, HVAC sistemlerinde, endüstriyel soğutmada ve diğer alanlarda artan kullanımıyla birlikte, güç elektroniği sürüş özelliklerinden kaynaklanan harmonik akım sorunları giderek daha fazla dikkat çekmektedir. Harmonikler; akım dalga formu bozulmasına, güç faktörünün düşmesine, ekipman ısınmasının artmasına ve güç kaynağı sisteminin kararlılığının bozulmasına yol açabilir. EC fanlarının çalışma özelliklerine yanıt olarak, Sikes’ın EC fanları için özel filtresi, LC pasif filtreleme teknolojisini kullanarak, fanlar tarafından üretilen karakteristik harmonikleri bastırmak ve genel güç kalitesini iyileştirmek için indüktörler, kapasitörler ve diğer bileşenlerle bir filtreleme ağı oluşturur. Bu çözüm, basit yapı ve yüksek güvenilirlik sunar ve nispeten kararlı yüklere sahip EC fan uygulamaları için uygundur. Harmonik etkilerini azaltmaya yardımcı olur ve güç kaynağı sisteminin operasyonel kararlılığını artırır.
