Ürün Ar-Ge Geçmişi:

Modern HVAC sistemleri, veri merkezleri ve demiryolu taşımacılığı havalandırma sistemleri, EC kalıcı mıknatıslı fanları yaygın olarak kullanır. Bu fanlar, doğrusal olmayan yükler olarak işlev gören yerleşik doğrultucu-evirici sürücüleri içerir ve DC bağlantı enerji depolama kapasitansı, geleneksel değişken frekanslı sürücülerden önemli ölçüde daha küçüktür. Çalışma sırasında, önemli miktarda 5., 7., 11. ve 13. harmonik akımları üretirler. Standart VFD harmonik filtreleri kullanılırsa, şebeke, filtre ve EC sürücüleri arasında kolayca rezonans oluşabilir ve bu da DC bağlantı aşırı gerilimi, fan hızı düşüşü, sürücü koruma devreye girmesi, bina otomasyon sistemlerinin yanlış tetiklenmesi ve dağıtım ekipmanının aşırı ısınması gibi sistemik sorunlara yol açar.

EC fanları için bu özel harmonik filtre, EC sürücülerinin düşük DC bağlantı kapasitans özelliklerine göre özel olarak optimize edilmiştir. Topoloji seviyesinden rezonans risklerini ortadan kaldırmak, birden fazla EC fan kümesi için kararlı harmonik azaltımı elde etmek ve bina hizmetleri, veri merkezleri, tıbbi temiz oda tesisleri, demiryolu taşımacılığı ve diğer zorlu uygulamaların yüksek standartlı güç kalitesi gereksinimlerini karşılamak üzere tasarlanmıştır.

Ürün Çalışma Prensibi:

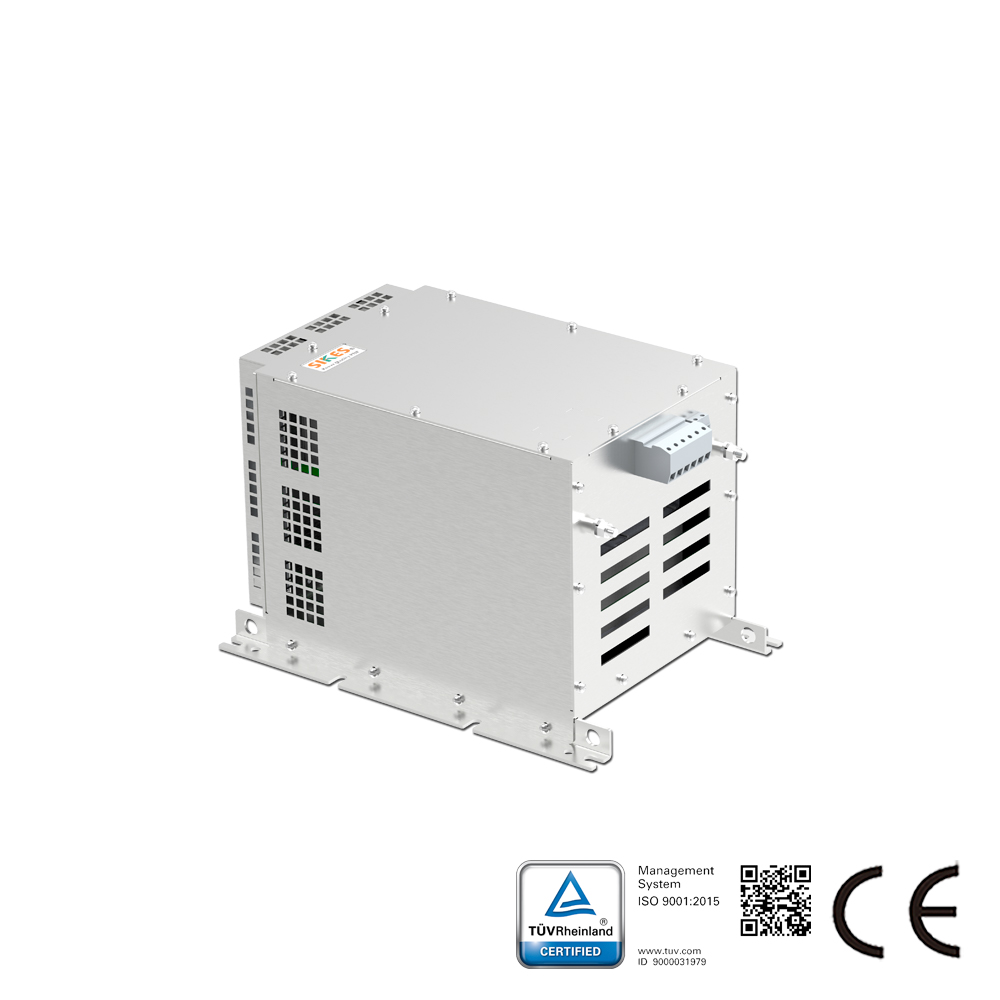

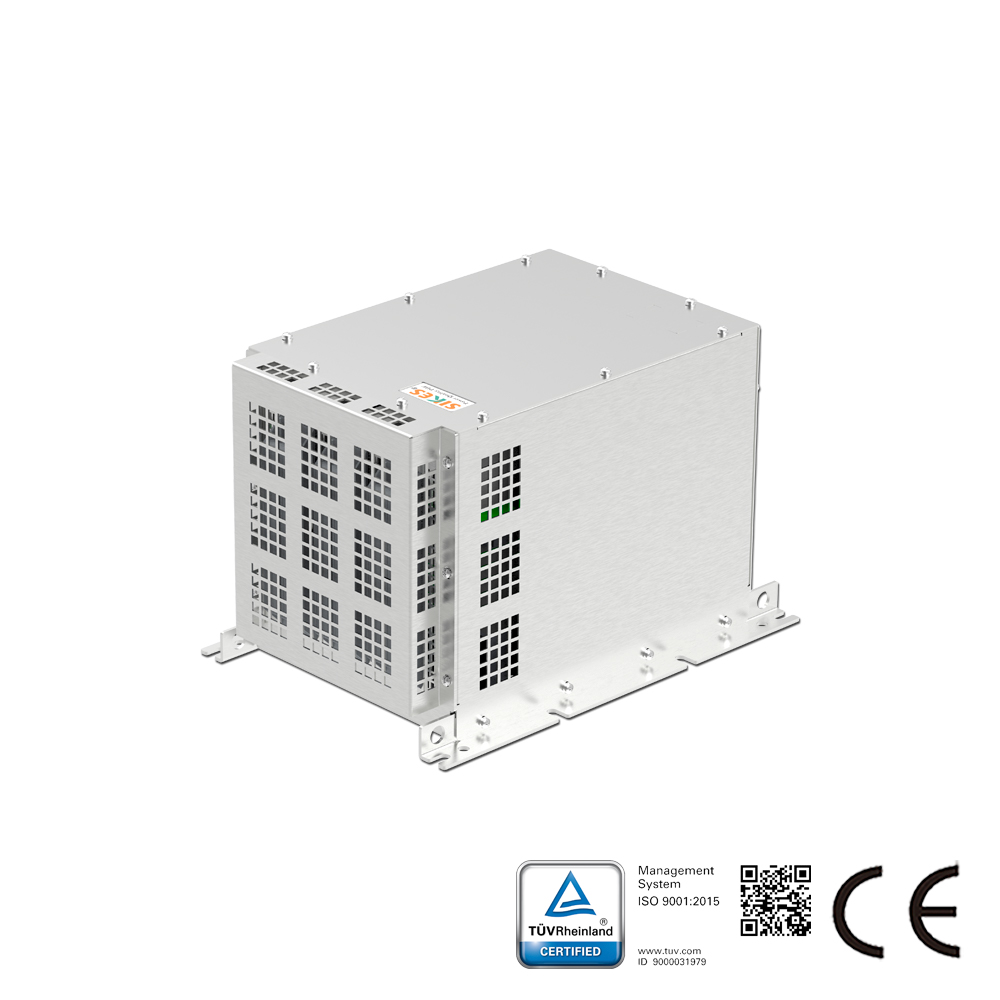

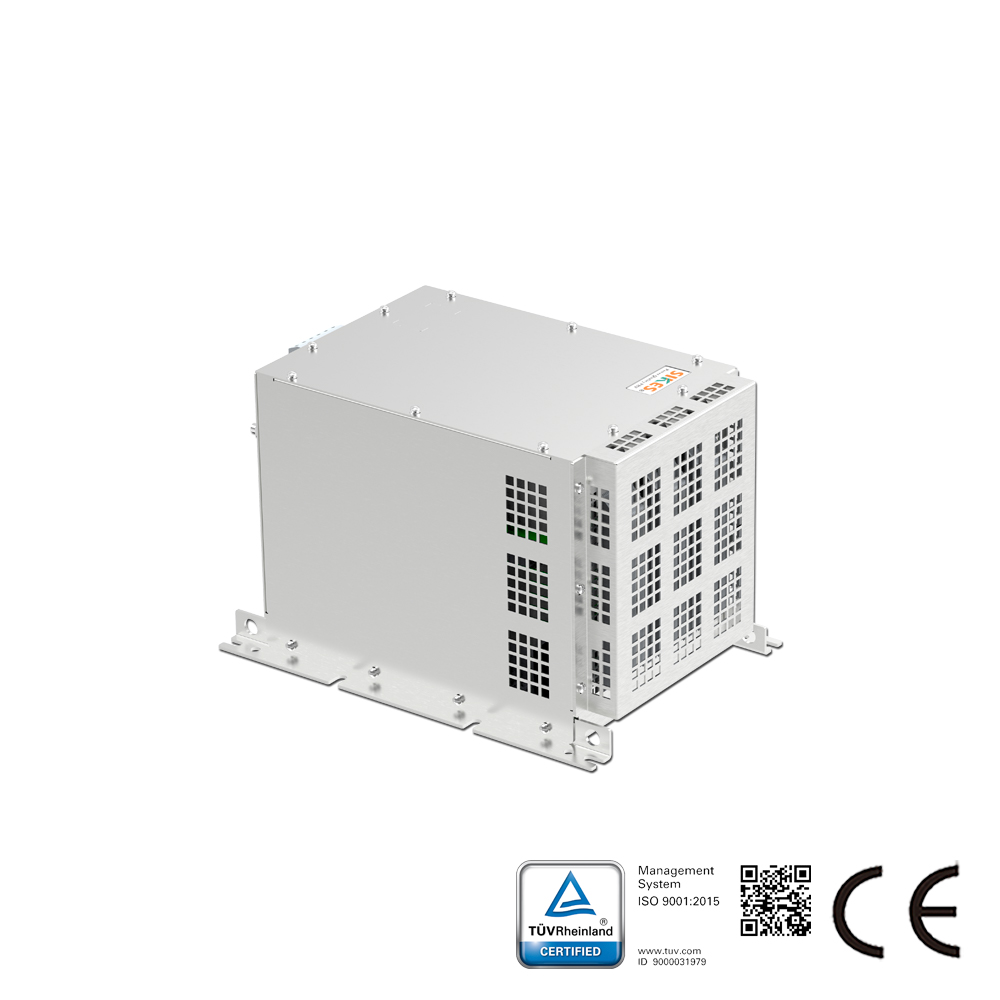

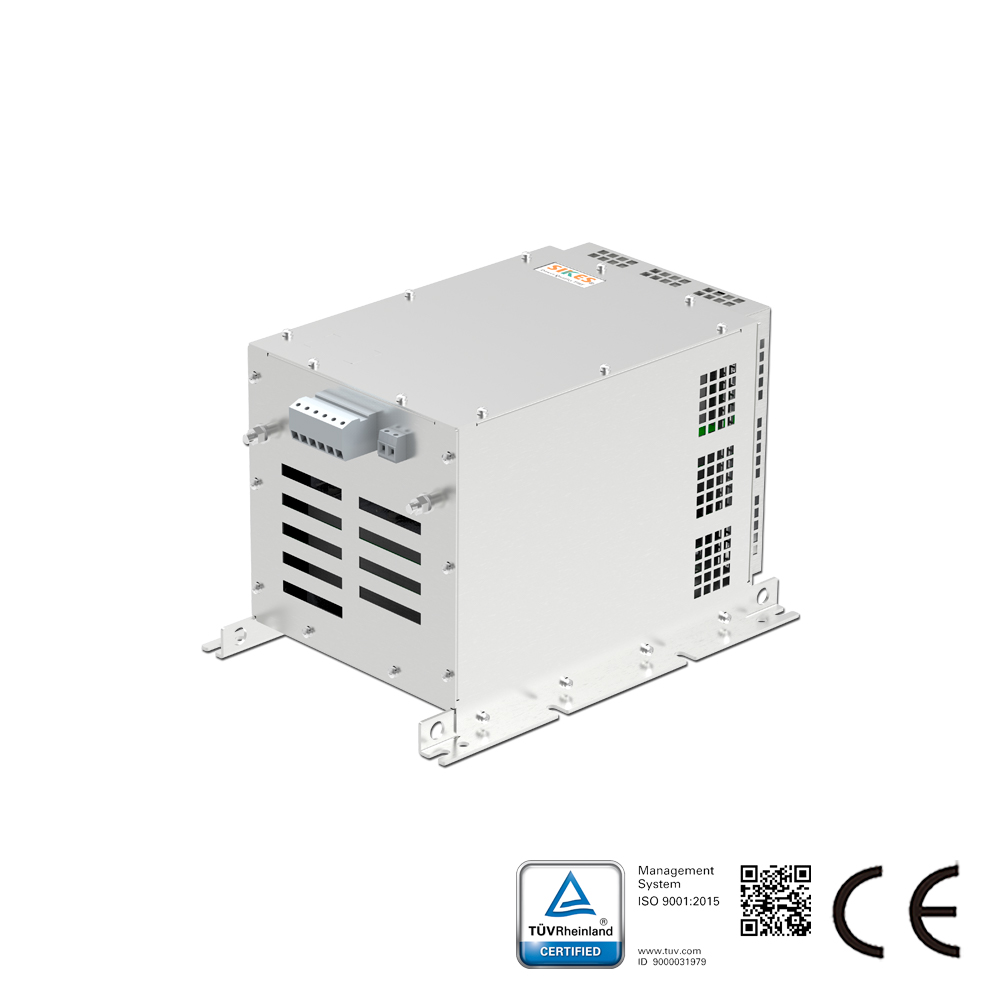

Cihaz, EC fanlarına ana güç kaynağının ön ucuna seri olarak monte edilir. Doğrusal filtreleme reaktörleri, düşük bozulmalı filtreleme kapasitörleri ve diğer bileşenlerden oluşur. EC fanları tarafından çeşitli frekanslarda üretilen harmonik akımları hassas bir şekilde emerken, aynı anda şebeke tarafındaki diğer doğrusal olmayan yüklerden gelen harmoniklerin fan sürücülerine geri sızmasını engeller. Entegre reaktif güç kompanzasyonu ile donatılmış olarak, sistem güç faktörünü de optimize eder, gelen akım dalga formunu temizler ve güç dağıtım sistemindeki harmonik kayıplarını azaltır.

Ana Teknik Özellikler:
Harmonik Bastırma Performansı: Tam yük koşullarında, giriş akımı THDi ≤ %5, gerilim harmonik bozulması THDu < %3 ve azaltma verimliliği > %85 olup, GB/T 14549-2005 «Güç Kalitesi – Kamu Besleme Şebekelerinde Harmonikler» ve IEEE Std 519-2014 gerekliliklerini karşılar.
Kayıp Karakteristikleri: Toplam ekleme kaybı ≤ %4,5. Reaktörler, vakum emdirme işlemi kullanılarak yüksek geçirgenlikli, düşük kayıplı silikon çelik saclardan yapılmıştır ve sıcaklık artış sınırı ≤ 100K’dir.
Reaktif Güç Kompanzasyonu: Devreye alma sonrasında, sistem güç faktörü (anma akımında) ≥ 0,99’da sabit kalır ve reaktif güç ceza ücretlerini ortadan kaldırır.
Yük Uyarlanabilirliği: Tek bir filtre, aynı anda birden fazla EC fanını destekleyebilir ve bireysel fanların bağımsız çalıştırma/durdurma, kademeli hız kontrolü ve aralıklı çalışmasına olanak tanır.
Çevresel Uyarlanabilirlik: Anma çalışma sıcaklığı aralığı –25°C ila +45°C, bağıl nem %5 ila %90 (yoğuşmasız), IP20 iç mekan koruma derecesi. Veri merkezi sunucu odaları, yeraltı ekipman odaları, temiz üretim tesisleri ve raylı ulaşım havalandırma makine daireleri için uygundur.

Tipik Uygulama Senaryoları:
Veri merkezlerinde hassas klima EC fanları, hastane temiz ameliyathanelerinde havalandırma üniteleri, ticari komplekslerde AHU taze hava işleme ekipmanları, metro/tünel egzoz fan üniteleri, soğuk zincir soğutma ve depo havalandırma sistemleri, laboratuvar saflaştırma egzoz sistemleri, endüstriyel tesislerde sabit sıcaklık ve nem üniteleri ile soğutma kuleleri için EC fan küme sistemleri.

Mühendislik Uygulama Değeri:
Güç dağıtım sistemlerinin uzatılmış hizmet ömrü: Harmoniklerin neden olduğu transformatörler, şalt cihazları ve kablolardaki ek ısınma kayıplarını önemli ölçüde azaltır, transformatör güç düşümünü önler ve kablo aşırı ısınması, eskime ve nötr hat aşırı yükünden kaynaklanan yangın risklerini en aza indirir.
Kararlı bina otomasyon sistemleri: Harmonik elektromanyetik girişimi ortadan kaldırarak DDC kontrolörleri, sıcaklık/nem/basınç farkı sensörleri ve bina kilitleme sistemlerinin hassas ve güvenilir çalışmasını sağlar ve havalandırma kontrol mantığı aksaklıklarını önler.
Uzatılmış EC fan hizmet ömrü: Motorlarda harmonik kaynaklı çekirdek kayıplarını, titreşimi, anormal gürültüyü ve sık sürücü arıza alarmlarını bastırarak EC fan ünitelerinin genel ömrünü uzatır ve işletme ile bakım sıklığını azaltır.
Uyumlu proje kabulü: Sunucu odaları, hastaneler, veri merkezleri ve raylı ulaşım gibi özel projelerde güç kalitesinin ilk denemede standartları karşılamasını sağlar, elektrik dağıtım şirketleri, mekanik/elektrik otoriteleri ve yangın güvenliği düzenleyicileri tarafından yapılan denetimleri geçer ve harmonik sınır aşımı cezalarını önler.
Yaşam döngüsü maliyet tasarrufu ve enerji verimliliği: Güç faktörünü optimize eder, dağıtım kayıplarını azaltır, uzun vadeli elektrik maliyetlerini düşürür, kablo yükseltme veya büyütme ihtiyacını ortadan kaldırır ve dağıtım sistemi yenilemelerinde ön yatırımı azaltır.
