Orta Frekanslı Endüksiyon Fırınları için Harmonik Azaltma Genel Bakış

Endüstriyel sektördeki en çok sayıda ve kirletici harmonik kaynaklarından biri olarak, orta frekanslı fırınlar için harmonik kontrol ihtiyacı sektörde zaten bir mutabakattır. Ancak pratikte, harmonik kirliliği sorunu temelden çözülmekten çok uzaktır.
Bir yandan, harmonik azaltma teknolojileri olgun görünüyor—pasif filtreler, aktif filtreler, çok darbeli doğrultma ve diğer çözümlerin tümü mühendislik uygulamaları görmüştür.
Diğer yandan, ancak, çoğu işletme gerçek azaltma sırasında hâlâ yaygın pratik zorluklarla karşılaşmaktadır: çözümlerin çalışma koşullarıyla uyumsuzluğu, uygun ölçüm ve teşhis eksikliği ve yüksek bakım maliyetleri gibi. Bu sorunlar sıklıkla “eksik azaltma” veya hatta “işlem sonrası daha kötü sonuçlar”a yol açar.

Ürün veya Çözüm Talebi
Sektör Sorunları
Teknik çözümler olgunlaşmış olsa da işletmeler, harmonik azaltma konusunda uygulamada hâlâ birçok zorlukla karşılaşmaktadır.
  • 1

    Hafifletme, inşaattan geride kalıyor – çoğunlukla reaktif önlemler

    Orta frekanslı fırınların çoğu uzun zaman önce inşa edilmiş ve devreye alınmıştır, bu nedenle harmonik azaltma yalnızca sonradan bir iyileştirme olarak uygulanabilir, kök nedeni ele almaz ve etkinliği mevcut elektrik şebekesi koşullarıyla sınırlıdır.
  • 2

    Pasif çözümler rezonans riskleri taşır – tahmin edilmesi zor gizli tehlikeler

    Şebeke empedansı çalışma koşullarına göre değişir. İyi tasarlanmış bir LC filtresi bile, şebeke yapısındaki sonraki değişiklikler nedeniyle rezonans tetikleyebilir; bu da harmonikleri güçlendirebilir ve hatta ekipmana zarar verebilir.
  • 3

    Basitleştirilmiş ölçüm ve tanı seçimi sağlam bir temelden yoksundur

    Birçok işletme maliyetten tasarruf etmek için profesyonel harmonik spektrum ölçümlerini atlar ve doğrudan genel çözümler benimser; bu da filtre kapasitelerinin gerçek yükle uyuşmamasına neden olur.
  • 4

    Maliyet ve etkinlik arasında denge kurmak zordur – seçim uç noktalara yönelme eğilimindedir

    Pasif çözümler daha ucuzdur ancak uyum yetenekleri zayıftır; aktif çözümler iyi performans gösterir ancak pahalıdır ve bakımı karmaşıktır. İşletmeler genellikle düşük fiyatlı satın alma mantığına dayanarak yanlış seçim yapar ve daha sonra daha yüksek yeniden işleme maliyetleriyle karşı karşıya kalır.
Orta frekanslı indüksiyon ocakları için başlıca harmonik azaltma çözümlerinin karşılaştırılması
Orta frekanslı indüksiyon ocaklarında harmonik azaltma yaklaşımları temel olarak iki gruba ayrılır: "aktif önleme" ve "pasif iyileştirme". Günümüzde yaygın olarak kullanılan çözümler aşağıda sunulmuştur.
  • Pasif harmonik filtre
    Kapasitörler ve reaktörlerden oluşur, belirli harmonikleri (5. ve 7. harmonikler gibi) filtrelemek için düşük empedanslı bir yol sağlar.
    Avantajlar

    Basit yapı, düşük maliyet, ayrıca reaktif güç kompanzasyonu işlevi de vardır.

    Sınırlamalar

    Yalnızca sabit dereceler için çalışır, sistemle rezonans ekipman arızasına yol açabilir. Filtreleme etkinliği sistem empedansından kolayca etkilenir.

    Uygulama Senaryoları

    Kararlı yükler, sabit harmonik dereceleri (eski 6 darbeli doğrultucular gibi) ve yüksek maliyet hassasiyeti olan küçük ve orta kapasiteli uygulamalar için uygundur.

  • Aktif Harmonik Filtre
    Harmonikler, güç elektroniği cihazları kullanılarak gerçek zamanlı olarak ters kompanzasyon akımı üretilerek dinamik olarak iptal edilir.
    Avantajlar

    Tüm harmonikleri (2.-50.) dinamik olarak izler ve kompanze eder, hızlı yanıt verir ve sistem empedansından etkilenmez.

    Sınırlamalar

    Maliyet nispeten yüksektir, tek ünitenin kapasitesi sınırlıdır, bakım nispeten karmaşıktır.

    Uygulama Senaryoları

    Yüksek güç kalitesi, karmaşık ve değişken harmonikler ve gerilim titremesinin bastırılmasını gerektiren hassas işleme veya özel metalurji uygulamaları.

  • Fırınlar için özel filtre
    Orta frekanslı fırının 6 darbeli/12 darbeli doğrultma karakteristikleri için tasarlanmış pasif filtre cihazı
    Avantajlar

    Seçimi kolaydır (gerilim ve güç parametreleri gerekir), devreye alma veya bakım gerektirmez (3 yıl içinde), yukarı akış harmoniklerini absorbe etmez ve karakteristik olmayan harmonikleri etkili bir şekilde filtreler.

    Sınırlamalar

    Esasen pasif bir teknolojidir, büyük ölçekli yük dalgalanmalarına uyum sağlama yeteneği aktif harmonik filtresi kadar iyi olmayabilir.

    Uygulama Senaryoları

    Kurulum kolaylığı ve minimum bakım gerektiren standart 6 darbeli/12 darbeli doğrultulmuş orta frekanslı fırınlar için THDi <%10'da elde edilebilir.

  • Çok fazlı/çok darbeli doğrultma teknolojisi
    Faz kaydırmalı transformatör kullanarak doğrultulmuş darbe sayısını (örneğin 12 darbe veya 24 darbe) artırarak, belirli mertebedeki harmonikler kaynağında elimine edilebilir.
    Avantajlar

    Aktif kontrol, harmonik üretimini kaynağında azaltarak önemli sonuçlar elde edilmesini sağlar.

    Sınırlamalar

    Yüksek ekipman yatırımı, büyük transformatör boyutu ve karmaşık modifikasyon.

    Uygulama Senaryoları

    Büyük kapasiteli yeni orta frekanslı fırın projeleri, kapsamlı faydalar elde etmek için yüksek gerilim tarafı filtre kompanzasyonu ile birleştirilebilir.

Orta frekanslı endüksiyon fırınları için özel filtre nedir?

Orta frekanslı fırın için özel bir filtre, orta frekanslı indüksiyon fırınının güç kaynağı sistemi için özel olarak tasarlanmış bir güç kalitesi yönetim cihazıdır. Öncelikle fırın çalışması sırasında doğrultucular ve invertörler gibi doğrusal olmayan yükler tarafından üretilen harmonik akımları bastırmak, şebeke harmonik kirliliğini azaltmak, güç faktörünü iyileştirmek ve enerji kayıplarını ile ekipman ısınmasını en aza indirmek için kullanılır. Filtre, reaktörler ve kapasitörler dahil olmak üzere pasif filtreleme bileşenlerinden oluşur. Belirli frekanslardaki rezonans özelliklerinden yararlanarak hedef harmonikleri emer ve zayıflatır, güç kaynağı sisteminin kararlı çalışmasını sağlar. Bu, orta frekanslı fırın ekipmanının çalışma verimliliğini artırır ve şebeke uyumluluğunu iyileştirir. Bu tür filtreler, metalurji, dökümhane ve ısıl işlem dahil olmak üzere orta frekanslı indüksiyonlu ısıtma ekipmanı içeren endüstriyel uygulamalarda yaygın olarak kullanılır.

Ürünlerimizi inceleyin

Uygun bir harmonik azaltma çözümü nasıl seçilir?
Çözüm seçimi "tek tip çözüm" yaklaşımına dayanmamalıdır; gerçek çalışma koşullarına göre teknik ve ekonomik uygulanabilirlik sistematik olarak değerlendirilmelidir.
  • Hassas test önceliklidir – harmonik özelliklerin anlaşılması seçim için ön koşuldur.

    Azaltma çözümünü tasarlamadan önce aşağıdaki temel görevler tamamlanmalıdır:

    1.1. Profesyonel güç kalitesi analiz ekipmanı kullanarak elektrik şebekesini sürekli izleyin.

    1.2. Harmonik spektrum dağılımı (harmonik mertebeleri ve içerik yüzdeleri) ve reaktif güç dalgalanma eğrileri gibi temel parametreleri doğru bir şekilde elde edin.

    Yukarıdaki ölçülen veriler, çözüm tasarımının temel dayanağıdır ve ampirik tahminler veya benzer projelerle karşılaştırmalarla değiştirilmemelidir.

  • Harmonik özelliklerine göre uygun azaltma teknolojisini eşleştirin.

    Farklı harmonik özellikler, farklı teknik yaklaşımlara karşılık gelir:

    2.1. Harmonikler esas olarak 5., 7., 11., 13. gibi sabit karakteristik harmonikler ise ve yük nispeten kararlıysa, pasif filtreler önemli bir ekonomik avantaja sahiptir ve öncelikli olarak değerlendirilmelidir.

    2.2. Harmonik bileşenler karmaşık ve değişkense veya voltaj kırpışması bastırma gerekiyorsa, daha iyi dinamik yanıt kapasitesi elde etmek için APF veya SVG+FC hibrit çözümü tercih edilmelidir.

    2.3. Yeni büyük kapasiteli projeler için, kaynakta harmonik üretimini azaltmak amacıyla 12/24 darbeli doğrultma teknolojisine öncelik verilebilir.

  • Sistem güvenliğini ve uzun vadeli güvenilirliği sağlamak için mühendislik detaylarına dikkat edin.

    Farklı teknik yaklaşımlar, mühendislik uygulaması sırasında farklı vurgulara sahiptir:

    3.1. Pasif filtre tasarımı, reaktans oranının (örneğin, %5, %7 vb.) ve kapasitör anma geriliminin hassas hesaplanmasını gerektirir; sistemle rezonans riskini önlemek için makul marjlar ayrılmalıdır.

    3.2. Aktif ekipman seçiminde, anahtar bileşenlerin yedekli yapılandırması dikkate alınmalı ve özellikle çekirdek cihazların (IGBT modülleri gibi) marka güvenilirliğine ve termal tasarımına özel önem verilmelidir.

Tipik vaka referansı

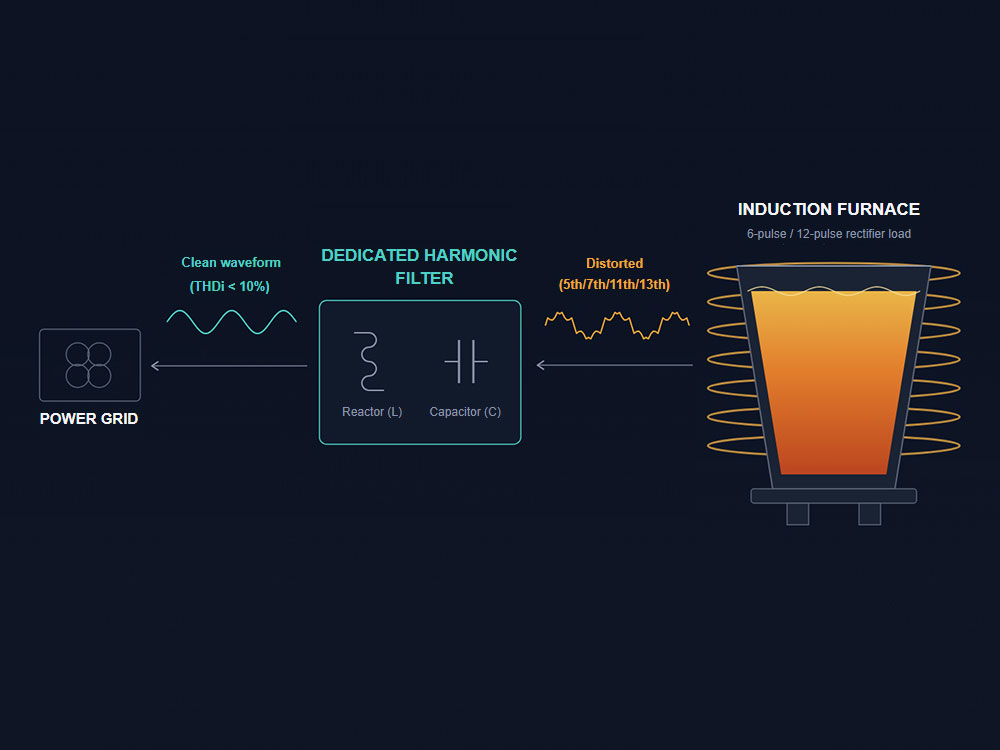

Bu vaka, orta frekanslı indüksiyon ocakları için özel filtrelerin karakteristik harmonikleri azaltma ve reaktif güç etkilerini bastırma konusundaki pratik uygulama etkinliğini göstermektedir.

Ele alınacak sorunlar

Bir dökümhane işletmesi, 6 darbeli doğrultuculu 5 tonluk orta frekanslı indüksiyon ocağı işletmektedir. Çalışma sırasında önemli miktarda 5., 7., 11. ve 13. harmonikler üretilir ve buna ciddi reaktif güç etkileri (kısa süreli tepe noktası 2000 kvar’a kadar) eşlik eder; bu durum şebeke geriliminde titremeye neden olur ve güç kaynağı sisteminin güvenli ve istikrarlı çalışması için belirli riskler oluşturur.

Azaltma yaklaşımı

Yukarıdaki sorunları çözmek için işletme, orta frekanslı indüksiyon ocakları için tasarlanmış özel filtre çözümünü benimsemiştir.

Azaltma sonuçları

Devreye alma sonrasında temel çalışma parametrelerindeki iyileşme şu şekildedir:

1. Harmonik azaltma: Yüksek gerilim tarafındaki 5., 7., 11. ve 13. harmonik akımlarının tümü ulusal standartlarda belirtilen sınırlar içine indirilmiştir.

2. Güç faktörü: Devreye almadan önceki 0,89 değerinden 0,95’in üzerinde istikrarlı bir değere yükselmiştir.

3. Gerilim titremesi: Şebeke gerilimindeki maksimum dalgalanma etkili bir şekilde 200 V içinde bastırılmış ve ekipman çalışmasının güvenliği sağlanmıştır.

Özet

Bu vaka, orta frekanslı indüksiyon ocakları için özel filtrenin karakteristik harmonikleri azaltma ve reaktif güç etkilerini bastırma konusunda iyi bir mühendislik uyarlanabilirliği sunduğunu ve harmonik özelliklerin nispeten sabit olduğu ve yük dalgalanmalarının kontrol edilebilir bir aralıkta olduğu uygulamalar için özellikle uygun olduğunu göstermektedir.

Sonuç

Orta frekanslı indüksiyon ocakları, endüstriyel güç dağıtım sistemlerindeki en büyük ve en ciddi harmonik kaynakları arasında yer almaktadır. Ürettikleri karakteristik harmonikler (5., 7., 11., 13. harmonikler vb.) ve yoğun reaktif güç darbeleri, uzun süredir şebeke ekipmanlarının güvenliğini, ölçüm doğruluğunu ve güç kaynağı kararlılığını tehdit etmektedir.

Pratik iyileştirme çalışmalarında sektör genelinde sıklıkla bir dizi gerçek zorlukla karşılaşılmaktadır: uygun ölçüm ve teşhis eksikliği, çözümlerin gerçek çalışma koşullarıyla uyumsuzluğu, pasif filtrelerle rezonans riskleri ve maliyet ile performans arasında denge kurma güçlüğü. Sonuç olarak, birçok işletmede harmonik iyileştirme çalışmaları, “kök nedenlerden ziyade semptomları ele alan reaktif sonradan akla gelen çözümler” seviyesinde takılı kalmaktadır.

Bu sektör genelindeki sorunları ele almak amacıyla şirketimiz, orta frekanslı indüksiyon ocakları için özel olarak tasarlanmış bir filtre piyasaya sürmüştür. 6 darbeli ve 12 darbeli doğrultucu karakteristiklerine özel olarak tasarlanan bu filtre, kolay seçim imkânı sunar, sahada devreye alma veya bakım gerektirmez ve reaktif güç darbelerini baskılarken karakteristik olmayan harmonikleri de etkin şekilde filtreler. Orta frekanslı ocak kullanıcıları için harmonik iyileştirme çalışmalarında referans bir seçenek olarak hizmet vermektedir.
