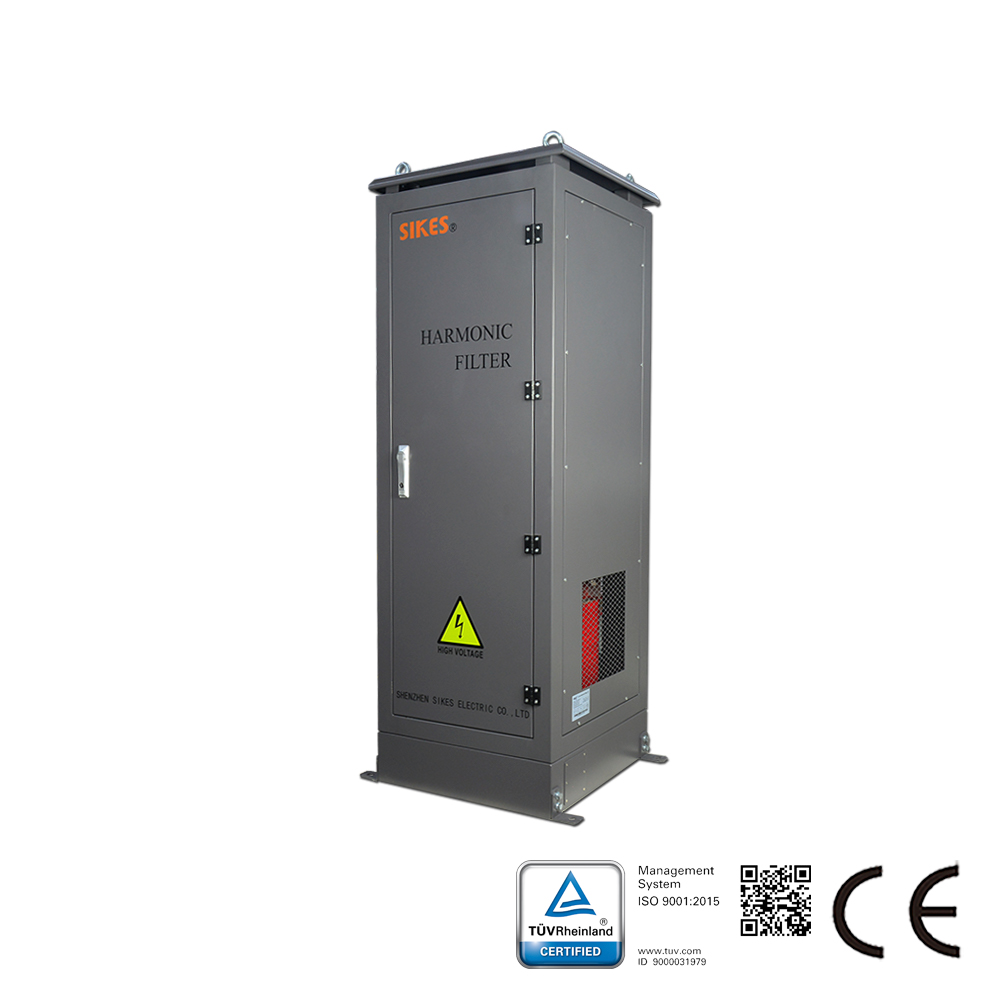

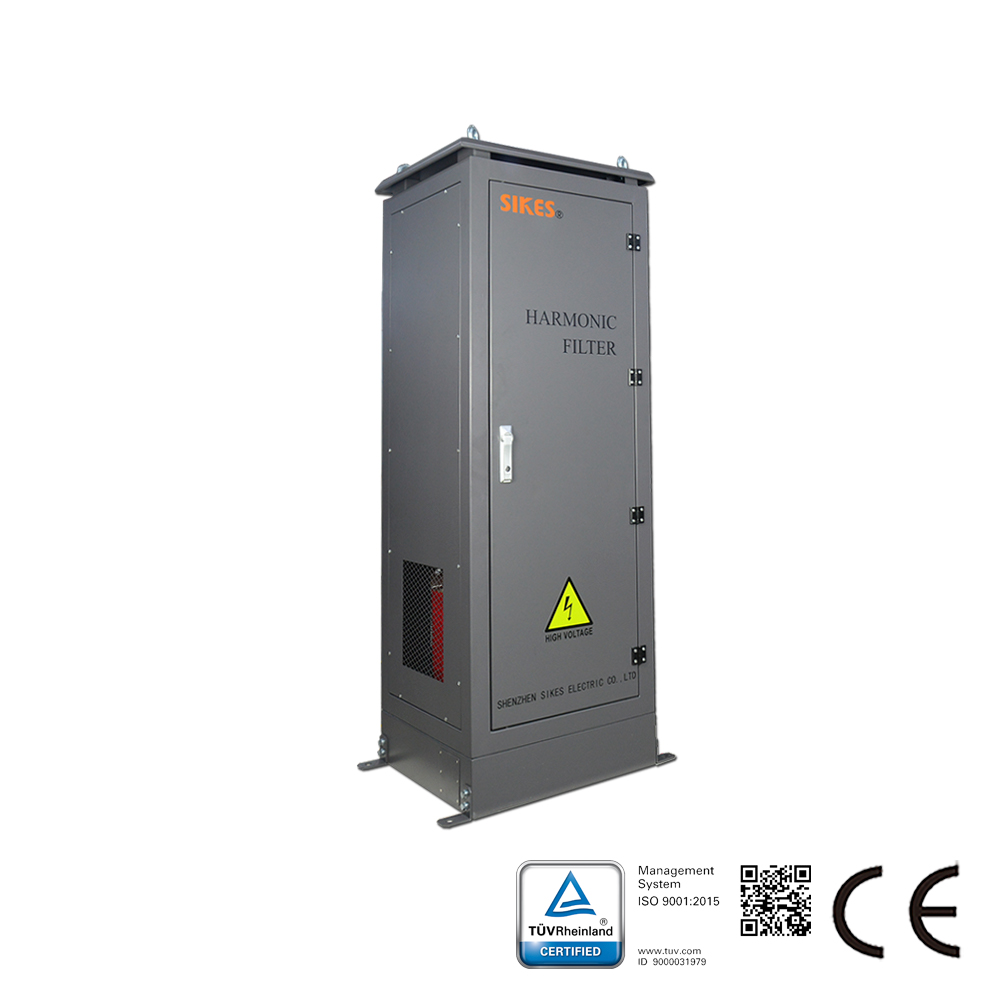

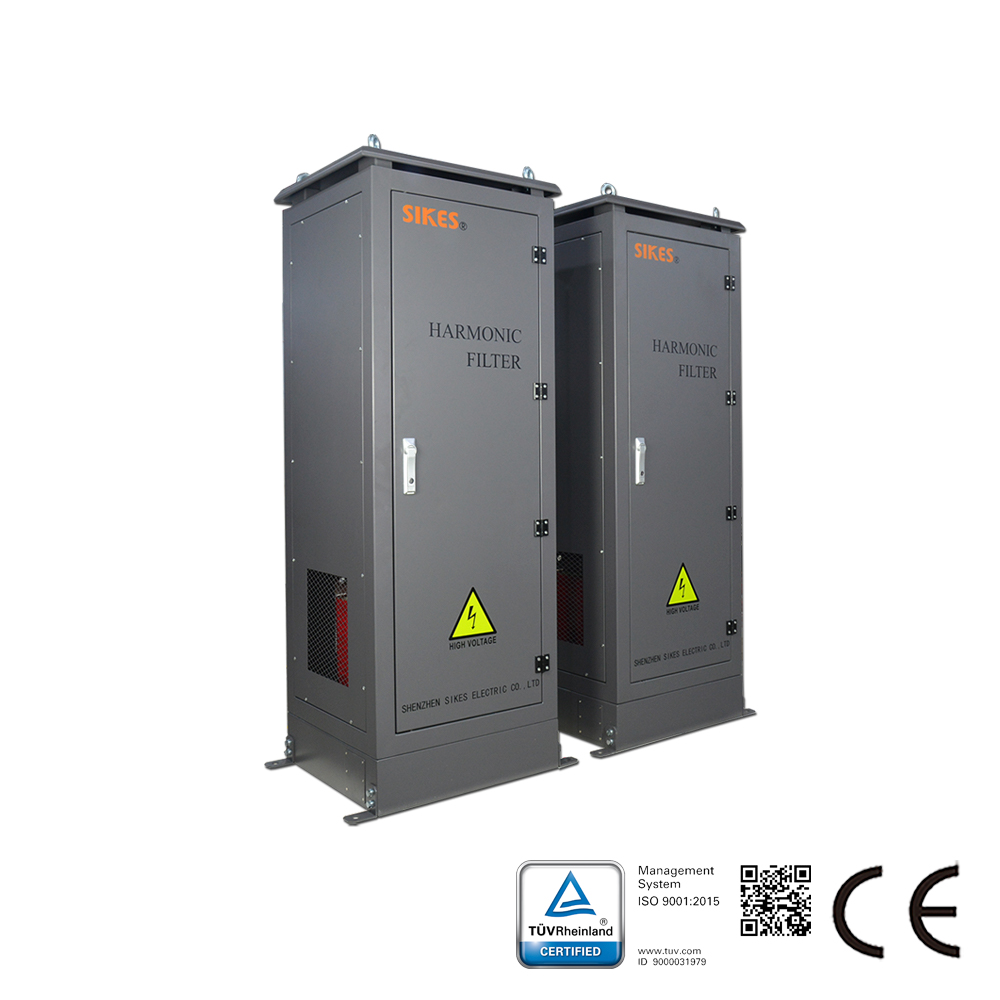

Sikes pasif harmonik filtresi, altı darbeli ön uç doğrultuculu hemen hemen her tür elektronik uygulama için tasarlanmıştır. Filtre, harmonik akım bozulmasını gerekli seviyeye verimli bir şekilde azaltabilir.

Tam yük test raporu:
Yük: 110kW (tam yük)

Pasif Harmonik Filtre Ürün Özellikleri:
Hızlı kurulum ve kolay devreye alma tasarımı;
Uygun maliyetli pasif harmonik filtre;
Uluslararası güç kalitesi standartlarına uyumu destekler.

Teknik Standart:
IEC61000, GB/T14549-93, IEEE 519

Pasif Harmonik Filtre Teknik Özellikleri:
Anma çalışma gerilimi: 3*380 ila 500VAC±10%;
Çalışma frekansı: 50Hz (talep üzerine 60Hz);
THDi<<5% (sistem gereksinimleri: TDHv<2%, hat gerilimi dengesizliği<1%);
Güç değeri: 110kW;
Verimlilik: Anma hat geriliminde %98 ila %99;
Aşırı yük: 1 dakika boyunca anma akımının 1,6 katı, saatte bir kez;
Ortam sıcaklığı: -25 ila +40℃;
Koruma: IP20;
Net ağırlık: 350 kg
Boyut: 800*720*1750mm
Soğutma: Dahili zorlamalı hava;
Sikes pasif harmonik filtre, Schaffner ve MTE filtreleri dışında ideal seçiminizdir.

Tipik uygulama: harmonik akımların neden olduğu termal ve elektriksel aşırı yük nedeniyle potansiyel riskin yüksek olduğu doğrusal olmayan üç fazlı güç kaynakları.

Pasif Harmonik Filtre Uygulamaları:
DC Hızlı Şarj Cihazları;
HVAC Tesisatları;
Fan ve pompa uygulamaları;
Endüstriyel otomasyon ve robotik ekipmanlar;
AC ve DC Motor sürücüleri & frekans invertörleri;
Altı darbeli ön uç doğrultuculu ekipmanlar.
