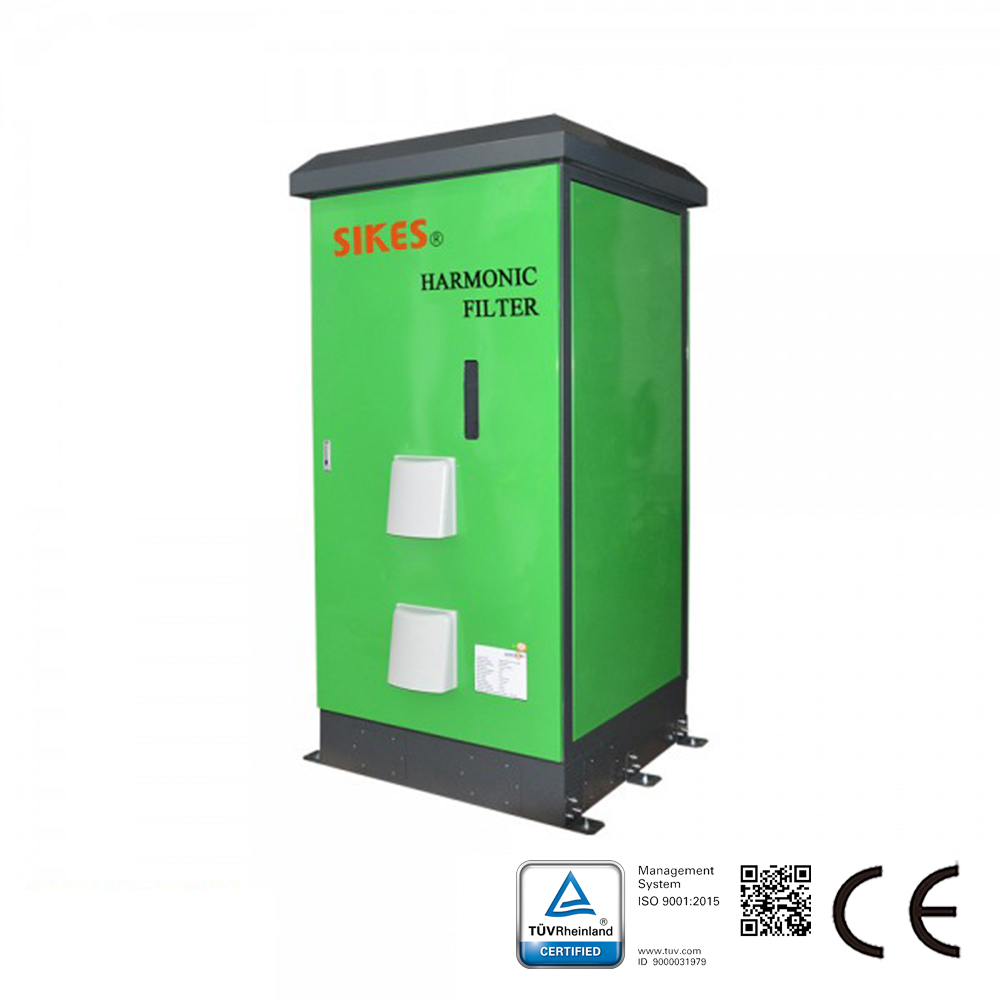

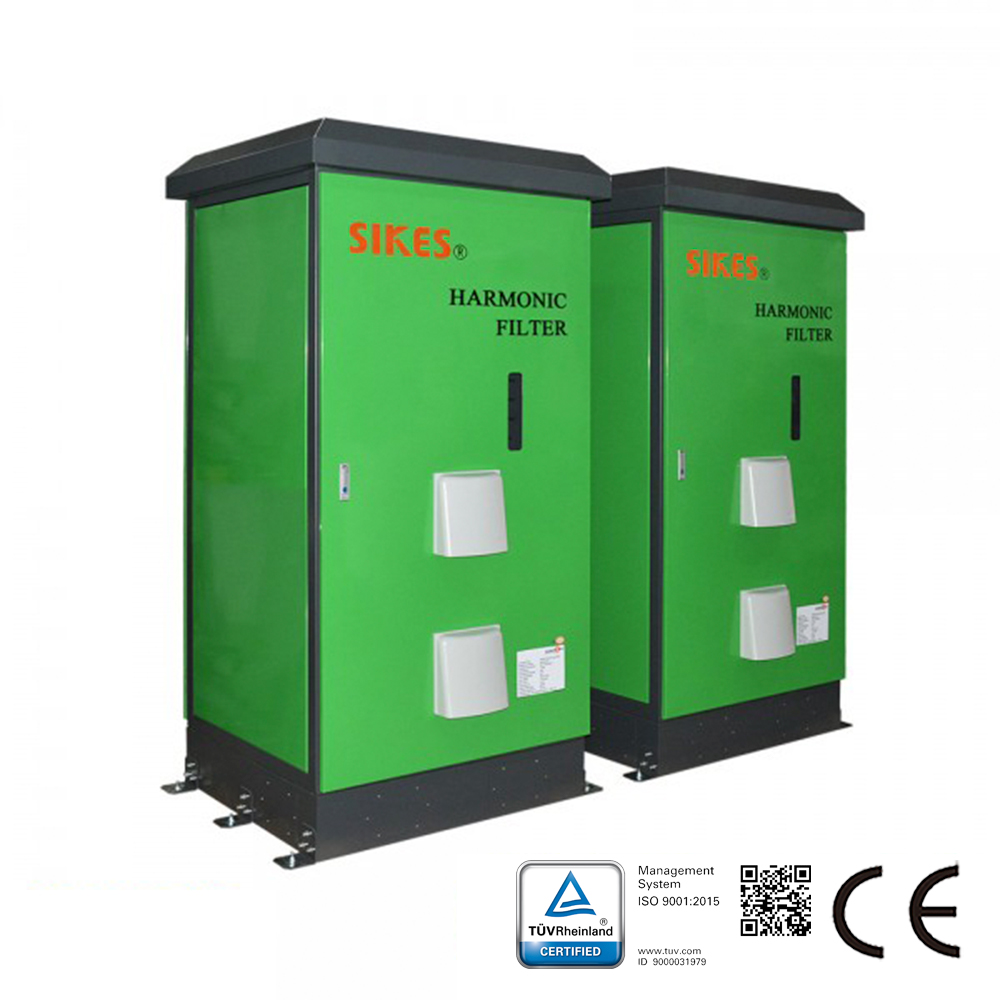

Sikes pasif harmonik filtresi, altı darbeli ön uç doğrultuculu hemen hemen her tür elektronik uygulama için tasarlanmıştır. Filtre, harmonik akım bozulmasını gerekli seviyeye verimli bir şekilde azaltabilir.

Hafif yük test raporu:
Yük: 110 kW (700 kW’ın %15,7’si)

Pasif Harmonik Filtre Ürün Özellikleri:
Hızlı kurulum ve kolay devreye alma tasarımı;
Uygun maliyetli pasif harmonik filtre;
Uluslararası güç kalitesi standartlarına uyumu destekler.

Teknik Standart:
IEC61000, GB/T14549-93, IEEE 519

Pasif Harmonik Filtre Teknik Özellikleri:
Nominal çalışma voltajı: 3*380 ila 500VAC±10%;
Çalışma frekansı: 50Hz (talep üzerine 60Hz);
THDi<<5% (sistem gereksinimleri: TDHv<2%, hat voltajı dengesizliği<1%);
Güç derecesi: 700kW;
Verimlilik: Nominal hat voltajında %98 ila %99;
Aşırı yük: 1,6X anma akımı 1 dakika boyunca, saatte bir kez;
Ortam sıcaklığı: -25 ila +40℃;
Koruma: IP54;
Brüt ağırlık: 1341KG
Net ağırlık: 1241KG
Boyut: 1250*1100*2244mm
Soğutma: Dahili zorlamalı hava;
Sikes pasif harmonik filtre, Schaffner ve MTE filtreleri dışında ideal seçiminizdir.

Tipik uygulama: harmonik akımların neden olduğu termal ve elektriksel aşırı yük nedeniyle potansiyel riskin yüksek olduğu doğrusal olmayan üç fazlı güç kaynakları.

Pasif Harmonik Filtre Uygulamaları:
DC Hızlı Şarj Cihazları;
HVAC Tesisatları;
Fan ve pompa uygulamaları;
Endüstriyel otomasyon ve robotik ekipmanlar;
AC ve DC Motor sürücüleri & frekans invertörleri;
Altı darbeli ön uç doğrultuculu ekipmanlar.
