Elektrokaplama Alanı için Transformatör

Yüksek güçlü elektrokaplama güç kaynağı uygulamalarında, faz kaydırmalı oto transformatör ile birleştirilmiş çoklu darbe doğrultma teknolojisi, oldukça verimli ve güvenilir bir harmonik azaltma çözümü olarak kabul edilir.
Çözüme Genel Bakış Harmonik Kaynakları Harmonik Riskleri Azaltma Çözümleri Teknik Prensip Teknik Avantajlar Uygulama Alanları Sonuç

Elektrokaplama Güç Kaynaklarında Harmonik Sorunlarına Genel Bakış

Elektrokaplama güç kaynakları, yüzey bitirme endüstrisinde kritik elektrik ekipmanlarıdır. Yüksek işletme güçleri ve uzun çalışma saatleri nedeniyle elektrik şebekesi üzerindeki etkileri önemlidir.

Geleneksel elektrokaplama güç kaynakları, AC’den DC’ye dönüşüm süreci sırasında genellikle büyük miktarda harmonik akım üretir ve bu da güç kaynağı sistemini ve ilgili ekipmanları ciddi şekilde etkiler.

Endüstriyel otomasyonun sürekli iyileştirilmesiyle birlikte, elektrokaplama üretim hatları güç kalitesine daha yüksek talepler getirmiştir.
Bu nedenle, elektrokaplama güç kaynakları tarafından üretilen harmoniklerin nasıl etkili bir şekilde kontrol edileceği ve azaltılacağı, işletme güç kalitesi yönetiminde önemli bir konu haline gelmiştir.

Ürün veya Çözüm Talebi
Elektrokaplama (Galvano) Güç Kaynaklarında Temel Harmonik Kaynakları
Elektrokaplama güç kaynaklarındaki harmonikler temel olarak, tristör faz kontrollü doğrultucular ve anahtarlamalı güç kaynaklarındaki (SMPS) bozulmuş giriş akımları dahil olmak üzere doğrultma (rektifikasyon) aşamasından kaynaklanır.
  • Tristör Faz Kontrollü Doğrultma ile Üretilen Harmonikler
    Geleneksel elektrokaplama güç kaynakları yaygın olarak tristör faz kontrollü doğrultma teknolojisini kullanır. Bu teknoloji, tristör ateşleme açısını ayarlayarak çıkış voltajını kontrol eder, ancak çalışma sırasında güç şebekesinden sinüzoidal olmayan darbe akımı çeker ve bu da çok sayıda düşük dereceli harmonik üretir, örneğin: 5. harmonik, 7. harmonik, 11. harmonik, 13. harmonik; Bu harmonikler, güç şebekesi akım dalga formunda ciddi bozulmaya neden olur, böylece tüm güç dağıtım sisteminin kararlı çalışmasını etkiler.
  • Anahtarlamalı Güç Kaynağı Yapısından Kaynaklanan Harmonikler
    Son yıllarda, verimliliği artırmak ve ekipman boyutunu küçültmek için birçok elektrokaplama güç kaynağı, anahtarlamalı güç kaynağı yapısını (doğrultucu + IGBT invertör) benimsemiştir. Ancak, bu sistemler tipik olarak ön uçta kapasitör filtreleme devreleri kullanır, bu da giriş akımında belirgin bir darbe karakteristiğine neden olur ve ayrıca yüksek harmonik içerik üretir.
Harmoniklerin Güç Sistemlerine Etkisi
Elektrokaplama güç kaynakları tarafından üretilen harmonikler sadece şebeke kalitesini etkilemekle kalmaz, aynı zamanda endüstriyel üretimde çeşitli riskler de doğurabilir.
  • 1

    Ekipmanın Aşırı Isınması ve Kullanım Ömrünün Azalması

    Harmonik akımlar, transformatörler, kablolar ve motorlar gibi ekipmanlarda ek kayıplar oluşturarak ekipman sıcaklık artışına, yalıtım yaşlanmasının hızlanmasına ve hatta ekipman hasarına yol açar.
  • 2

    Elektrik Sistemi Paraziti

    Harmonikler, yüksek frekanslı elektromanyetik girişim oluşturarak atölye içindeki iletişim sistemlerini, otomatik kontrol sistemlerini ve hassas elektronik ekipmanları etkiler. Şiddetli durumlarda, bu durum arızalara veya sistem çökmelerine neden olabilir.
  • 3

    Azalan Güç Faktörü

    Harmonikler, sistemin genel güç faktörünü düşürür. Güç faktörü, elektrik şirketinin standardının altına düştüğünde, işletme ek elektrik faturası cezaları ödemek zorunda kalabilir.
  • 4

    Enerji İsrafı ve Güvenlik Tehlikeleri

    Harmonik akımlar esasen etkisiz güçtür, sistem enerji tüketimini artırır ve potansiyel olarak transformatör titreşimine, artan gürültüye ve hatta aşırı durumlarda aşırı ısınma ve yangın risklerine neden olabilir.
Elektrokaplama Güç Kaynakları İçin Harmonik Azaltma Çözümleri
Şu anda endüstriyel uygulamalardaki yaygın harmonik azaltma yöntemleri temel olarak aşağıdaki yaklaşımları içerir:
  • Pasif Filtreler
    Pasif filtreler, indüktörler ve kapasitörler gibi bileşenlerden oluşur. Belirli harmonikler için düşük empedanslı bir yol sağlayarak harmonikleri emerler.

    Avantajlar

    • Basit yapı
    • Düşük maliyet
    • Yüksek güvenilirlik

    Dezavantajlar

    • Daha büyük boyut
    • Yalnızca sabit dereceli harmonikler için etkili
    • Sistem empedansı ile rezonansa girebilir
  • Aktif Güç Filtreleri (AGF)
    Aktif güç filtreleri, harmonikleri gerçek zamanlı olarak tespit etmek ve harmonikleri iptal etmek için eşit büyüklükte ancak zıt yönde kompanzasyon akımları üretmek amacıyla güç elektroniği teknolojisini kullanır.

    Avantajlar

    • Güçlü dinamik kompanzasyon yeteneği
    • Filtreleme etkisi %90’ın üzerine çıkabilir

    Dezavantajlar

    • Daha yüksek maliyet
    • Kapasite, güç cihazları tarafından sınırlıdır
    • Küçük ve orta güç uygulamaları için daha uygundur
  • Çoklu darbe doğrultma teknolojisi
    Çok darbeli doğrultma teknolojisi, üç fazlı güç kaynağını bir faz kaydırmalı oto transformatör aracılığıyla farklı faz açılarına sahip birden çok voltaj setine dönüştürür ve bunlar daha sonra sırasıyla birden çok doğrultucu köprüsüne beslenir. Farklı doğrultucu köprüleri tarafından üretilen harmonik akımlar, transformatörün içinde birbirini iptal eder, böylece güç şebekesine enjekte edilen harmonik akımlar önemli ölçüde azalır.

    Avantajlar

    • Doğrultma kaynağında harmonikleri bastırır, kararlı azaltma performansı sağlar
    • Karmaşık güç elektroniği ekipmanına bağlı değildir, yüksek sistem güvenilirliği sağlar
    • Sistem güç faktörünü iyileştirir ve elektrik ceza ücreti riskini azaltır
    • Sürekli çalışan yüksek güçlü endüstriyel güç sistemleri için uygundur

    Dezavantajlar

    • Daha yüksek başlangıç ekipman yatırımı
    • Daha büyük ekipman boyutu ve ağırlığı, yeterli kurulum alanı gerektirir

Faz Kaydırmalı Oto Transformatörler ve Çok Darbeli Doğrultma Prensibi

Çoklu Darbe Doğrultma Yapısı

Çoklu darbe doğrultma sistemlerinde yaygın yapılar şunları içerir:

  • 12-darbe doğrultma
  • 18-darbe doğrultma
  • 24-darbe doğrultma

Örnek olarak 24-darbe doğrultma sistemi ele alındığında, faz kaydırmalı oto transformatör, belirli faz farklarına (tipik olarak **15° faz farkı**) sahip birden fazla üç fazlı gerilim seti üretir.
Bu gerilimler, doğrultma işlemi için sırasıyla birden fazla doğrultucu köprüsüne beslenir.

Harmonik Giderme Prensibi

Farklı doğrultucu köprüleri tarafından üretilen harmonik akımlar, farklı fazları nedeniyle, manyetomotor kuvvet kullanılarak transformatörün primer tarafında üst üste bindirildiklerinde birbirlerini iptal ederler. Örneğin:

  • 5. harmonik
  • 7. harmonik
  • 11. harmonik
  • 13. harmonik

Bu düşük harmonikler sistem içinde önemli ölçüde zayıflatılır ve sonuçta şebekeye girenler esas olarak daha küçük genliklere sahip yüksek harmoniklerdir (23. ve 25. harmonikler gibi), böylece sistemin toplam harmonik bozulma oranı büyük ölçüde azaltılır.

.anchors2 h4
Faz Kaydırmalı Ototransformatörlerin Teknik Avantajları
Geleneksel filtreleme çözümleriyle karşılaştırıldığında bu yöntem, harmonikleri doğrudan kaynağında bastırır ve bu nedenle büyük endüstriyel güç sistemlerinde yaygın olarak tercih edilir.
  • Mükemmel Harmonik Bastırma Yeteneği
    Çok darbeli doğrultma teknolojisi kullanılarak, sistemin giriş akımının Toplam Harmonik Bozulması (THDi) genellikle %5 ila %8 arasında kontrol edilebilir ve güç kalitesi standartlarının gereksinimlerini karşılar.
  • Yüksek Ekipman Kapasite Kullanımı
    Ototransformatörler, elektromanyetik kuplaj ve doğrudan iletim kombinasyonu yoluyla güç aktarır. Geleneksel izolasyon transformatörlerine kıyasla kapasite gereksinimleri yaklaşık ** veya daha fazla** azaltılabilir, böylece ekipman boyutu küçülür ve sistem verimliliği artar.
  • Yüksek Yapısal Güvenilirlik
    Bu çözüm, karmaşık güç elektroniği bileşenleri olmadan esas olarak demir çekirdek, sargılar ve yalıtım yapısından oluşur. Bu nedenle aşağıdaki avantajlara sahiptir: Güçlü aşırı yük kapasitesi, Kararlı çalışma, Basit bakım. Elektrokaplama atölyelerinin sürekli, yüksek güçlü çalışma ortamı için ideal şekilde uygundur.
  • Sistem Güç Faktörünü İyileştirin
    Harmonik içeriğin azalması nedeniyle, genel sistem güç faktörü önemli ölçüde iyileşir, bu da güç faktörü cezalarından kaçınmaya ve şirketin elektrik maliyetlerini düşürmeye yardımcı olur.
Faz Kaydırmalı Ototransformatörlerin Tipik Uygulama Alanları
Çok darbeli doğrultma teknolojisine (faz kaydırmalı ototransformatör) dayalı güç besleme sistemleri, birçok endüstriyel sektörde yaygın olarak benimsenmiştir.
  • Havacılık ve Savunma Sanayii
    Ana bileşenlerin yüzey işlemi

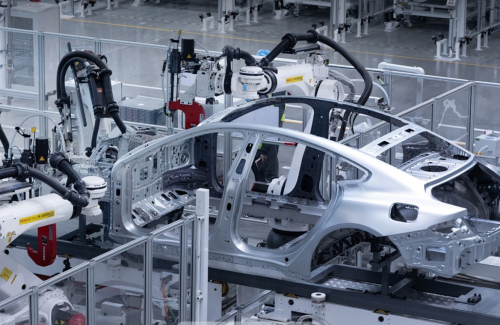

  • Otomotiv İmalat Sanayii
    ABS sistemleri, amortisörler, alüminyum jantlar vb. elektrokaplama.

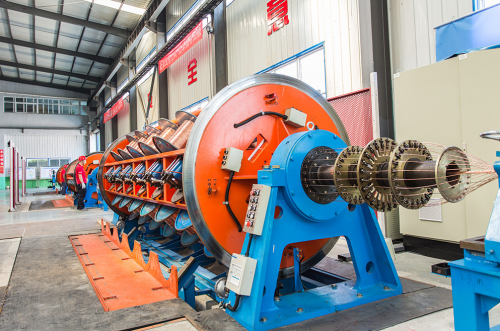

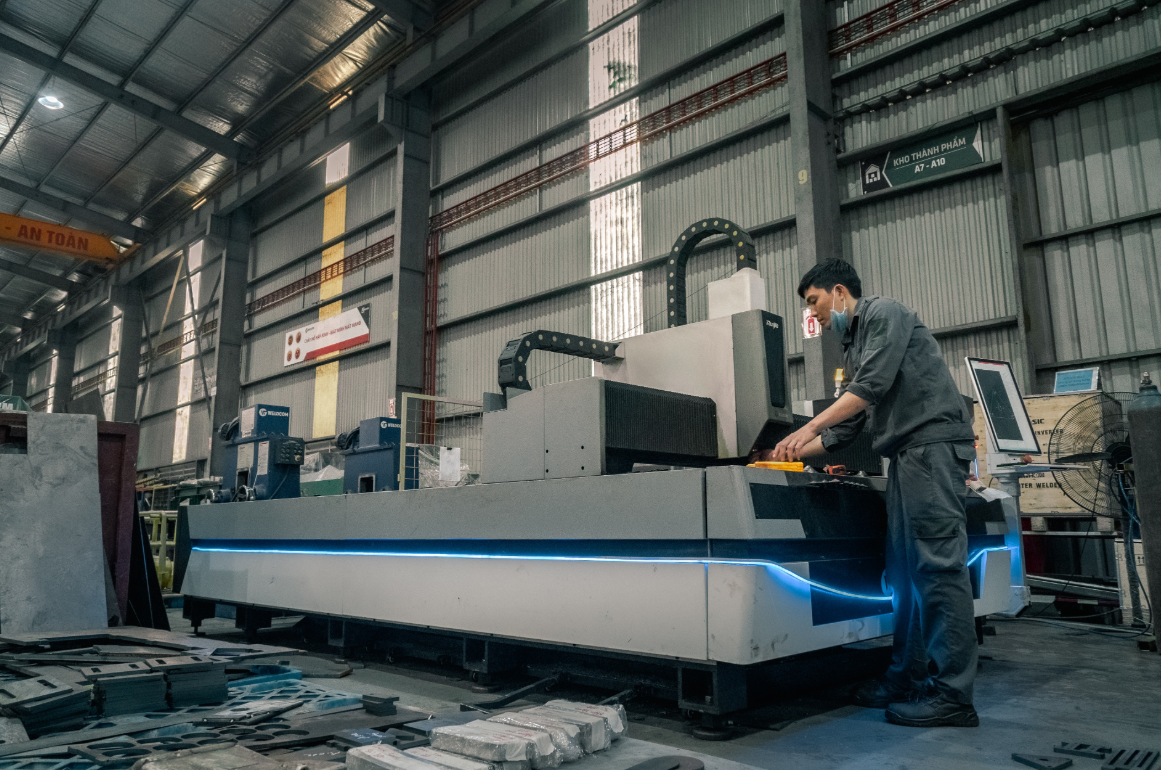

  • Makine ve Ekipman Endüstrisi
    İnşaat makineleri ve madencilik ekipmanlarının yüzey güçlendirmesi

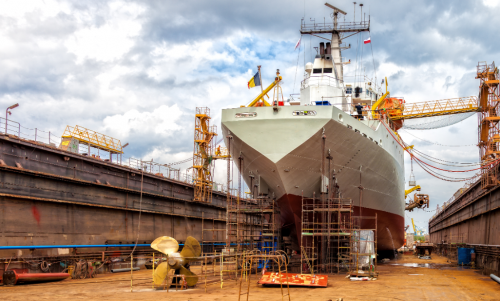

  • Çelik ve Gemi İnşa Sanayii
    Sürekli elektrokaplama üretim hatları ve büyük bileşenlerin imalatı

Sonuç

Elektrokaplama güç kaynakları tarafından üretilen harmonikler esas olarak doğrultma aşamasından kaynaklanır ve endüstriyel güç kalitesini etkileyen önemli bir faktördür.

Çok darbeli doğrultma teknolojisi ve faz kaydırmalı oto transformatör kullanarak, güç kaynağı tarafında aktif harmonik bastırma elde edilebilir. Farklı doğrultucu köprüleri tarafından üretilen harmonikler sistem içinde birbirini iptal ederek şebekeye giren harmonik akımını önemli ölçüde azaltır.

Bu çözüm aşağıdaki avantajları sunar:

  • 1. Yüksek verimli harmonik azaltma
  • 2. Yüksek güvenilirlik
  • 3. Yüksek güç faktörü
  • 4. Yüksek güçlü endüstriyel senaryolar için uygulanabilir

Bu nedenle, elektrokaplama, elektroliz ve metalurji gibi yüksek güçlü DC güç kaynağı uygulamalarında, faz kaydırmalı oto transformatör çok darbeli doğrultma çözümü, güç kalitesini iyileştirmek ve yeşil üretim elde etmek için önemli bir teknolojik yol haline gelmiştir.
