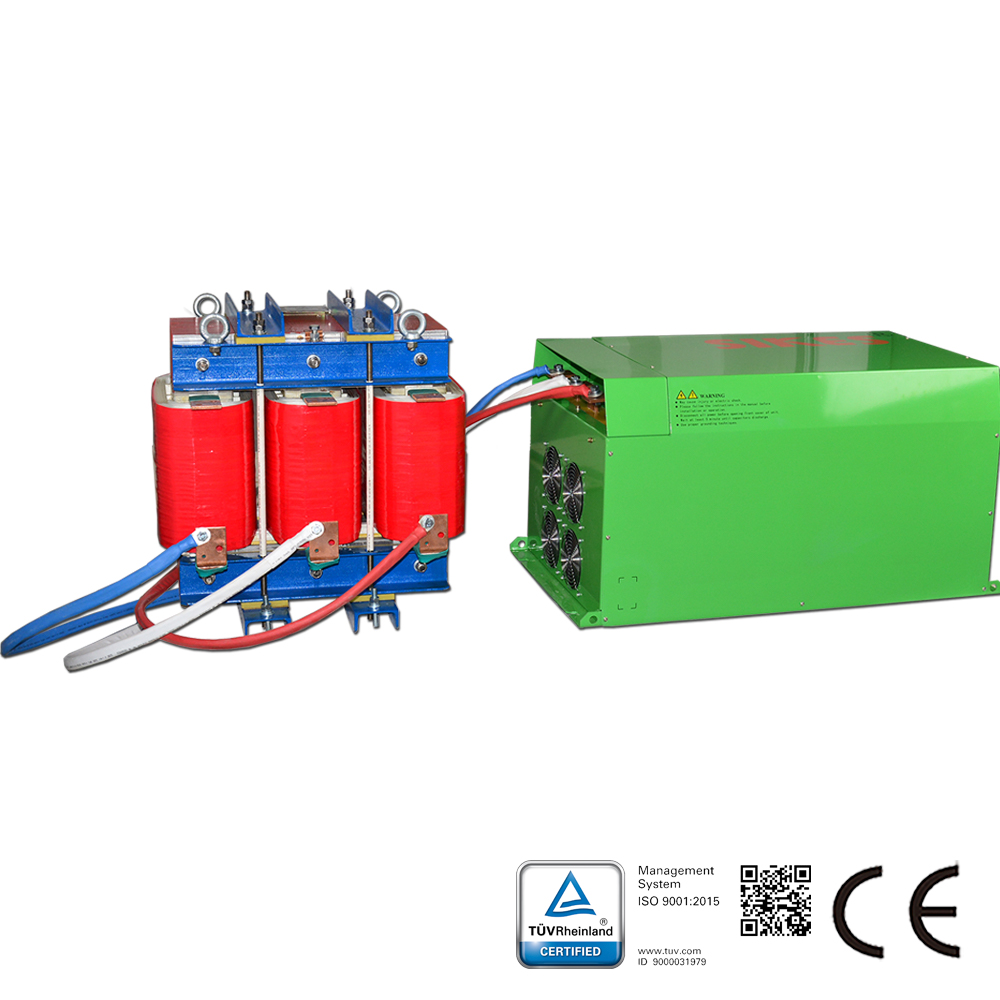

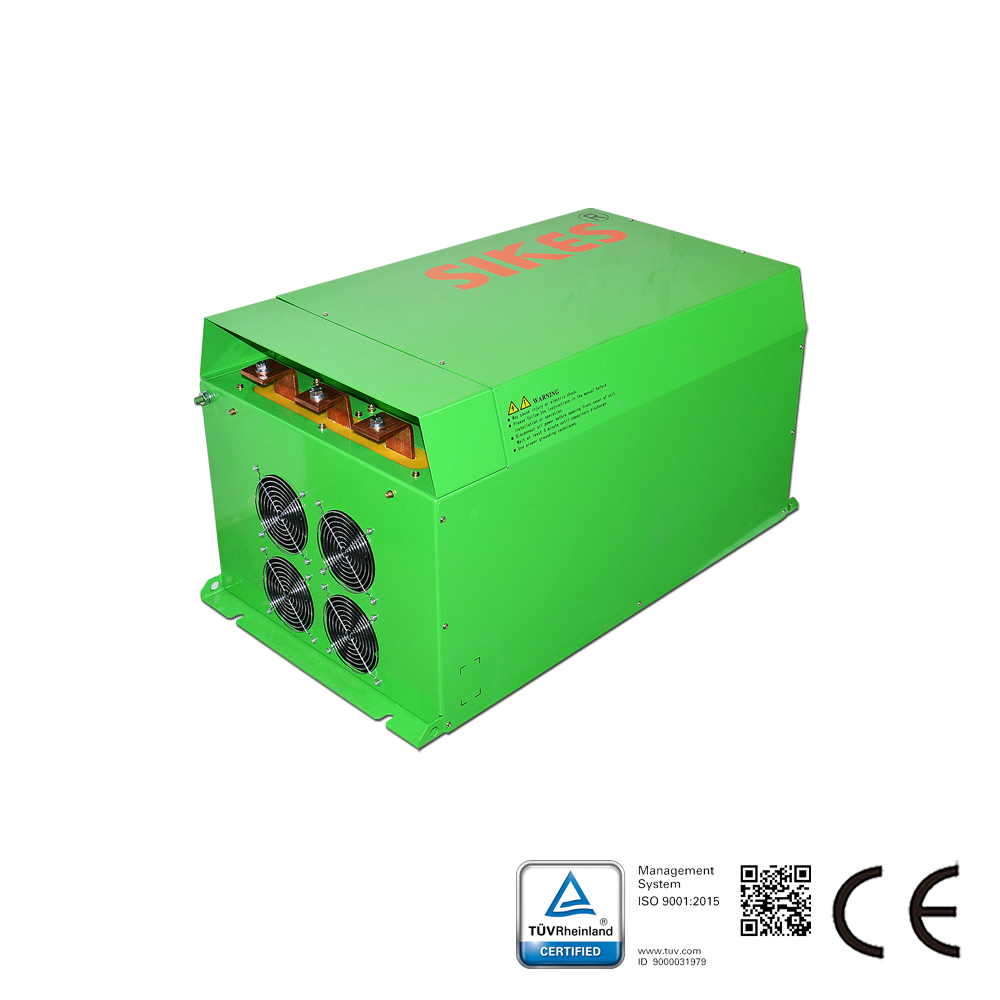

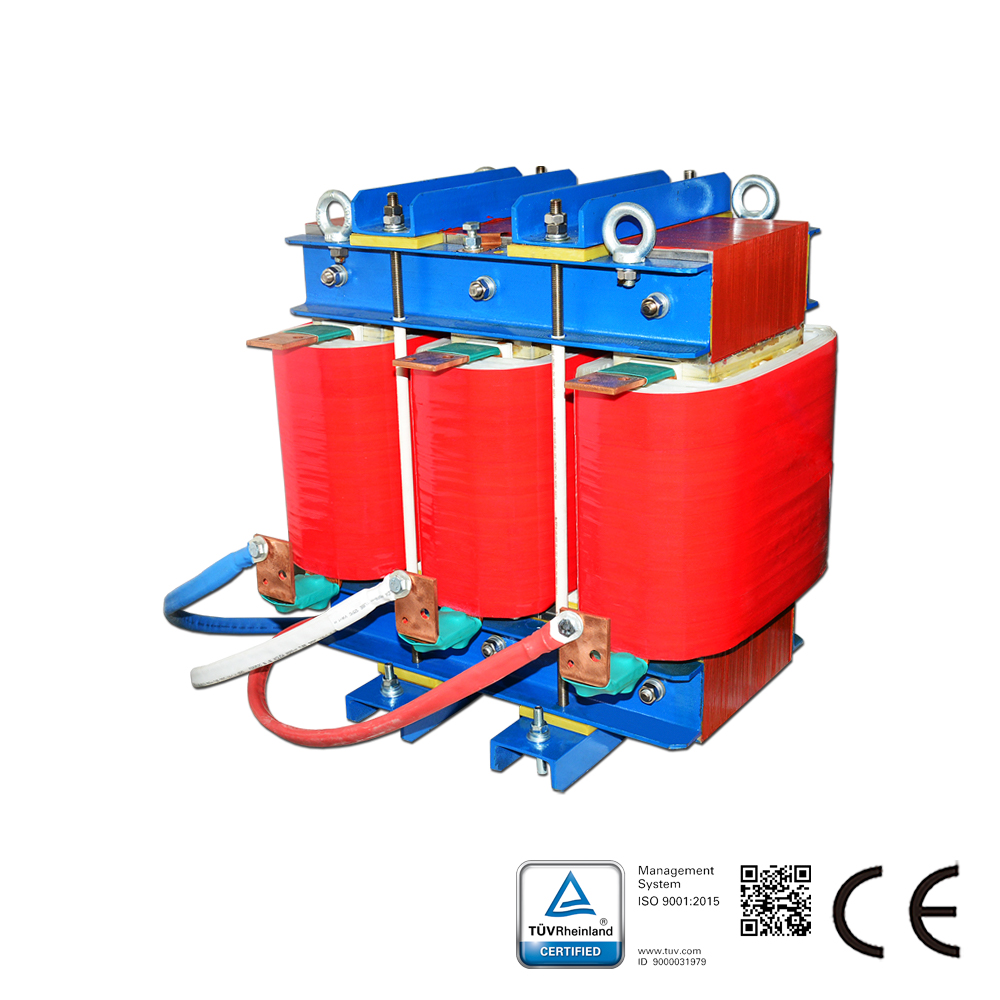

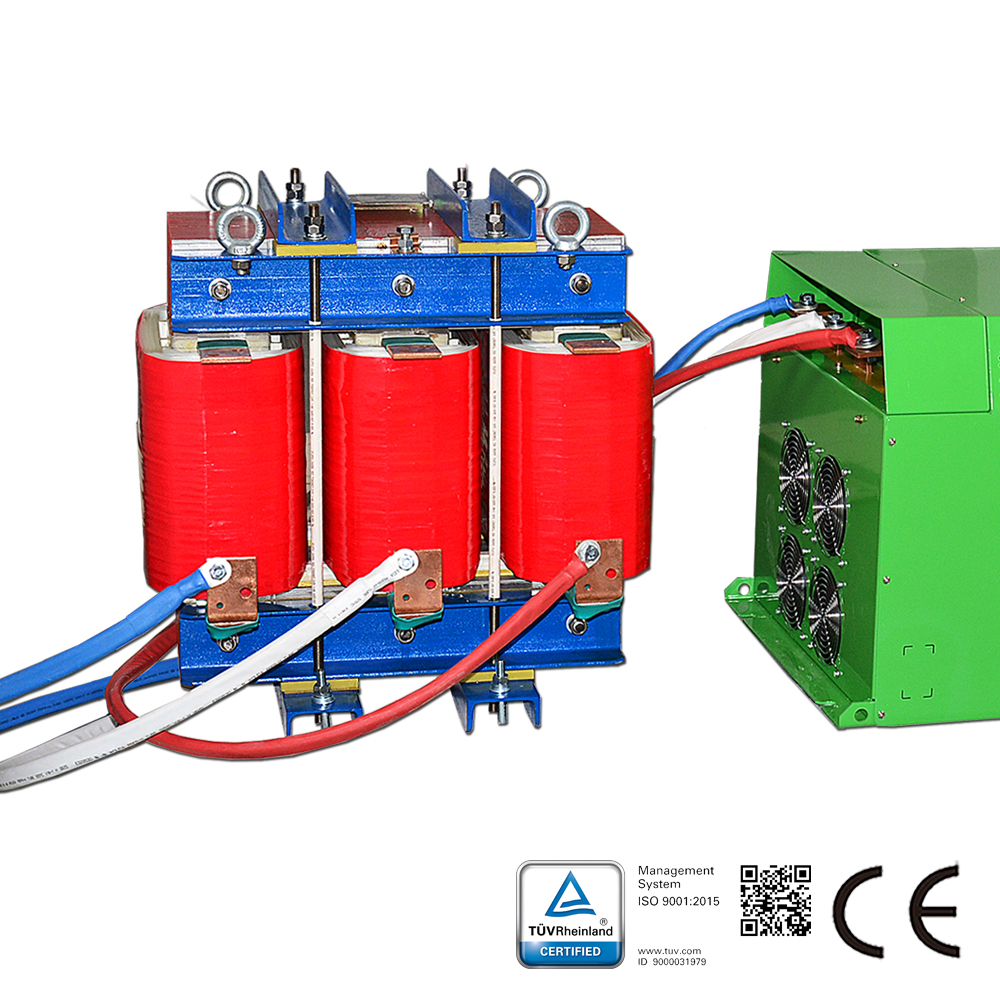

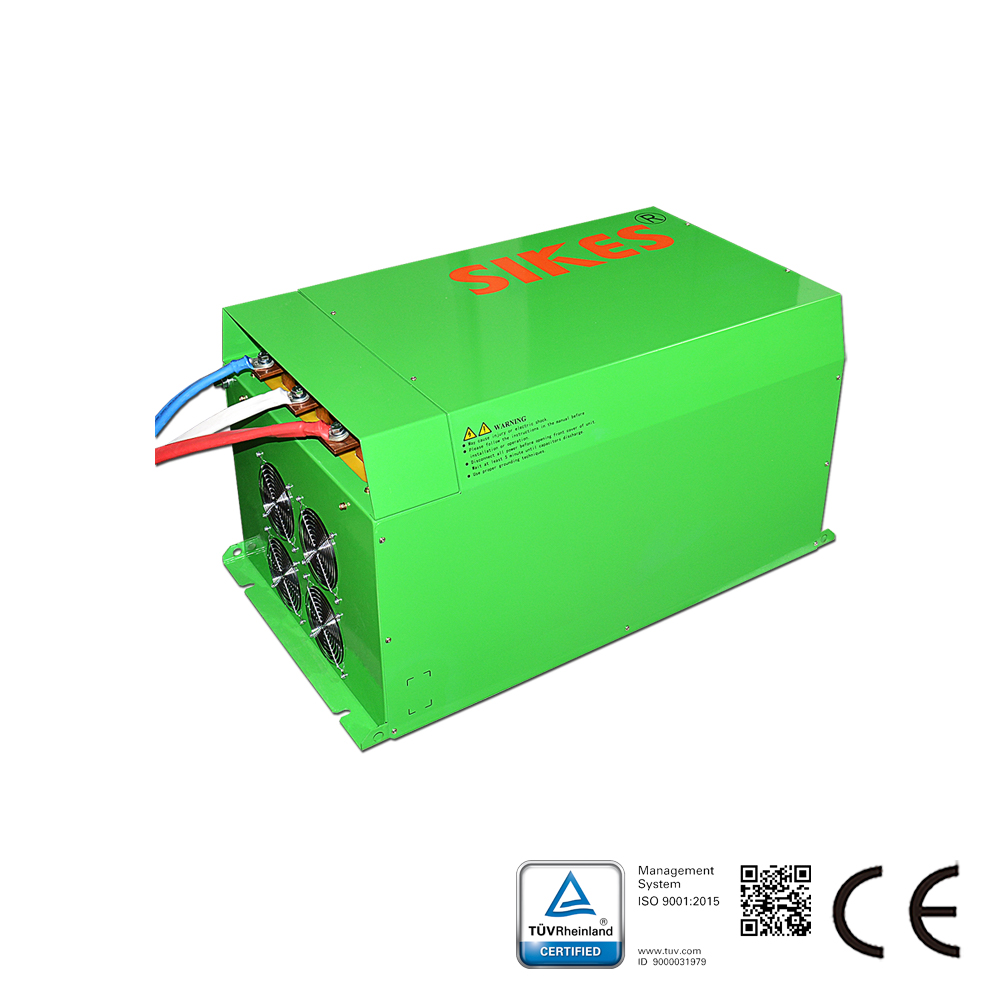

Sinüs dalga filtresi 720V, 550A, 600KW, Ayrı

Model: SKS-SWFO-0550-CB-7

Sinüs dalga filtresinin açıklaması: SWF Serisi Sinüs Dalga Filtreleri, motor sürücülerinin PWM çıkış sinyalini düşük kalıntılı pürüzsüz bir sinüs dalgasına dönüştürür; Uzun kablonun (50 metreden uzun) dağıtılmış kapasitans ve endüktansından kaynaklanan rezonans olgusunu azaltır; Yüksek dv/dt’nin neden olduğu aşırı motor voltajını ortadan kaldırır, Filtre uygulamasıyla motor gürültüsünü azaltır; Motor ömrünü uzatır; Motor yalıtımını korur; İletim mesafesini artırır; Bu filtrenin uygulanmasıyla, normal motor değişken frekanslı motorun yerini alabilir. Sinüs dalga filtresinin özelliği: Sikes sinüs dalga filtreleri, VSD sistemlerinin (özellikle invertörler veya anahtarlamalı güç kaynakları için) çeşitli servo motorları için, invertörün PWM çıkış voltajını değiştirmek ve neredeyse sinüzoi...

Ürün veya Çözüm Talebi

Canlı Sohbet

Görüntülenme: 185

Paylaş:

Spesifikasyonlar

AC/DC	AC
Nominal Akım Aralığı (A)	550
Nominal Gerilim Aralığı (V)	720
Faz	3 Faz
Güç Aralığı (KW)	600
THDv	<5%
Optik Tipi	Pasif

Ürün Detayları

Sinüs dalga filtresinin açıklaması:

SWF Serisi Sinüs Dalga Filtreleri, motor sürücülerinin PWM çıkış sinyalini düşük kalıntılı pürüzsüz bir sinüs dalgasına dönüştürür;
Uzun kablonun (50 metreden uzun) dağıtılmış kapasitans ve endüktansından kaynaklanan rezonans olgusunu azaltır;
Yüksek dv/dt’nin neden olduğu aşırı motor voltajını ortadan kaldırır,
Filtre uygulamasıyla motor gürültüsünü azaltır;
Motor ömrünü uzatır;
Motor yalıtımını korur;
İletim mesafesini artırır;
Bu filtrenin uygulanmasıyla, normal motor değişken frekanslı motorun yerini alabilir.

Sinüs dalga filtresinin özelliği:
Sikes sinüs dalga filtreleri, VSD sistemlerinin (özellikle invertörler veya anahtarlamalı güç kaynakları için) çeşitli servo motorları için, invertörün PWM çıkış voltajını değiştirmek ve neredeyse sinüzoidal bir voltaj üretmek üzere tasarlanmıştır. Pasif seri, 380v-480v ağlarında kullanım içindir.
Sikes, Schaffner ve MTE filtrelerine ek olarak size başka bir ekonomik seçenek sunar.

Özellikler

Sinüs dalga filtresinin Teknik Verileri:
Nominal gerilim aralığı: 3*380 ila 500VAC±10%
Motor frekansı: 0-120Hz;
Anahtarlama frekansı: 2.0kHz -16K Hz;
Artık dalgalanma gerilimi: THDv<5%
Nominal akımda gerilim düşümü: ≦10%（50HZ）;
Motor kablosu uzunluğu: 2000m’ye kadar;
Çalışma modu: İç mekan operasyonu için sürekli
Nominal motor sürücü giriş gücü: 3.7kw ila 630kw;
Verimlilik: Nominal hat gerilimi ve gücünde %98 ila %99
Aşırı yük kapasitesi: %150 60 saniye, %120 60 dakika
Test gerilimi: 2240VDC, 2 saniye (hat/hat), 2720VDC, 2 saniye (hat/kasa)
Dielektrik dayanımı: AC4000V/5mA/60s
Yalıtım direnci: çekirdek-sargı, ≧100MΩ (DC1000V);
İklim kategorisi (IEC60068-1): 25/100/21
Koruma: IP30 (talep üzerine IP40/IP54), iç mekan: IP21
Soğutma: Dahili zorlamalı hava
Yük tipi: tipik motor yükü; standart yükseltici transformatör; diğer doğrusal yük;

Sinüs dalga filtresinin Teknik Standartları:
Kondansatörler: CEI EN 60831-1/2, IEC 831-1/2
Ekipman: CEI EN60439-1, IEC 439-1, IEC 60939

Uygulamalar

Sinüs dalga filtresinin uygulamaları:
Ventilatörler, konveyörler, pompalar
HVAC tesisatları, kompresörler
Asansörler, vinçler, rüzgar enerjisi, UPS, EPS
Uzun kablolu motor sürücüsü
Paralel birden fazla motorlu motor sürücüsü
Orta gerilim uygulamaları (yükseltici transformatörün önüne yerleştirilir)
