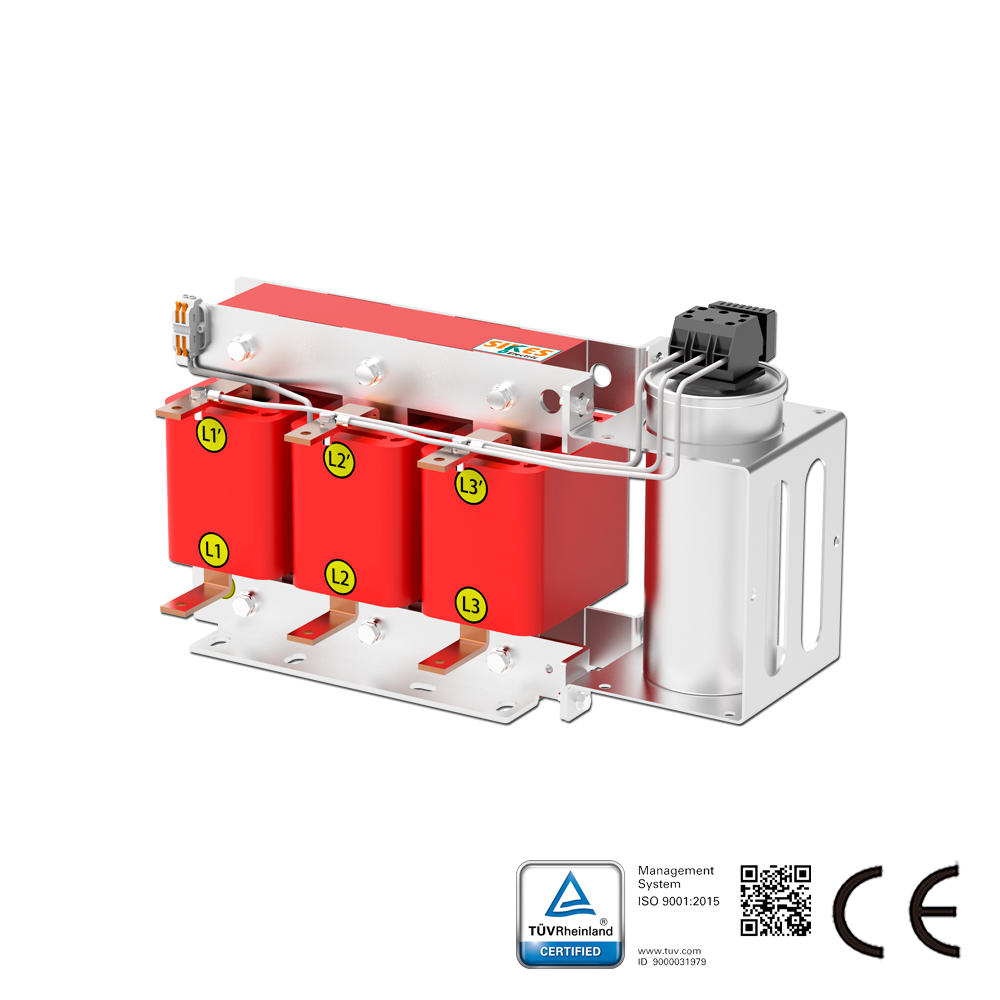

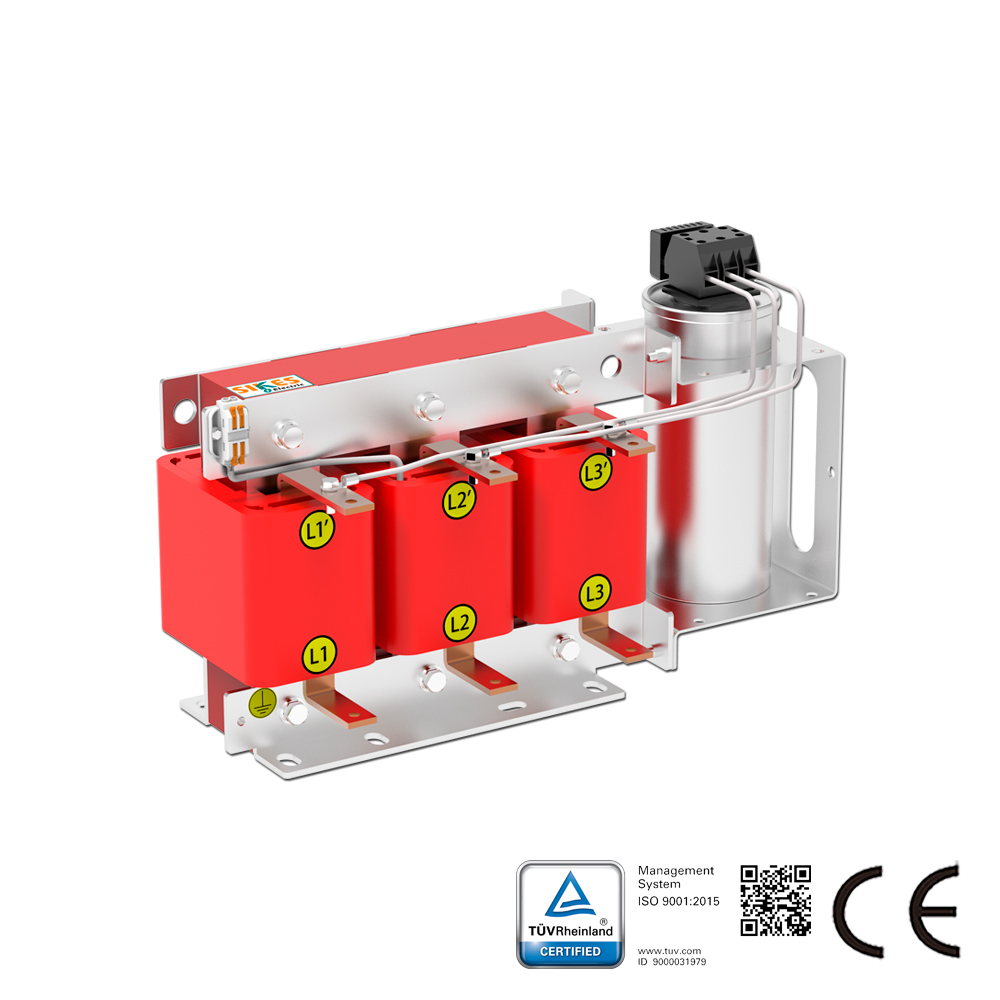

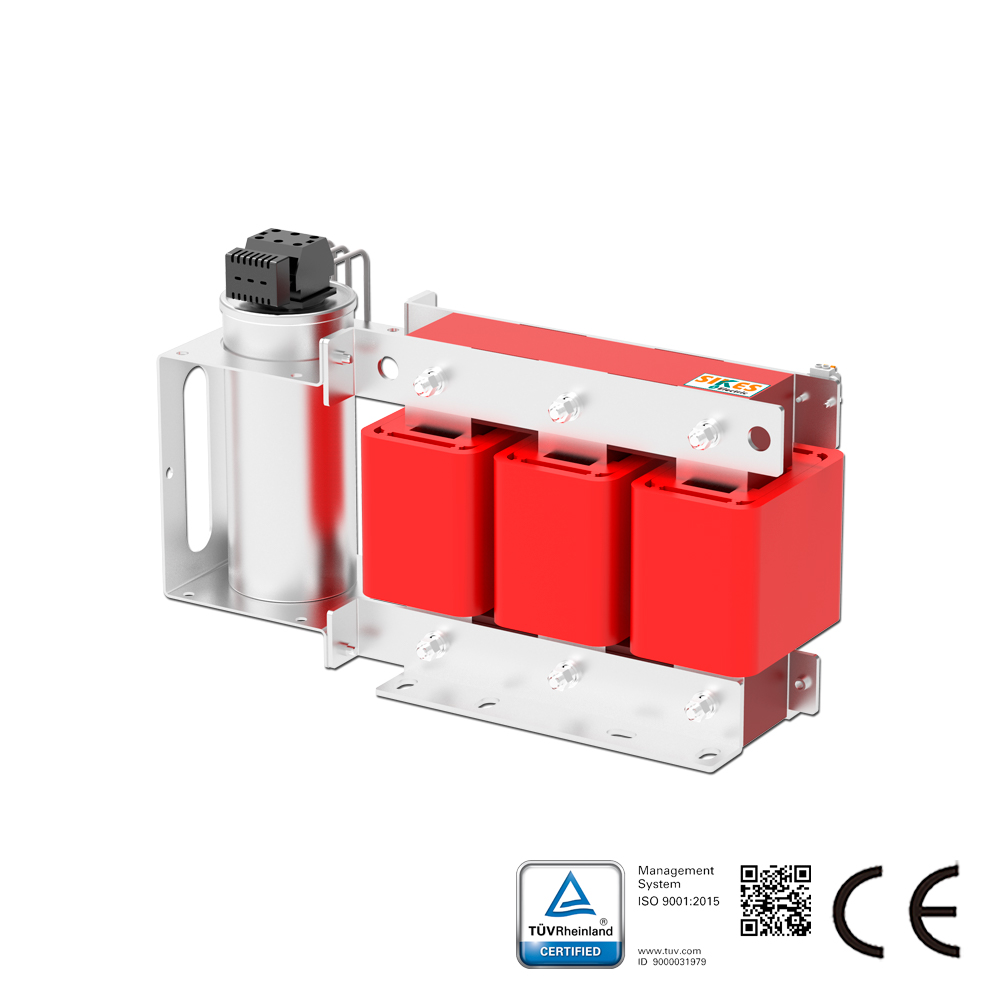

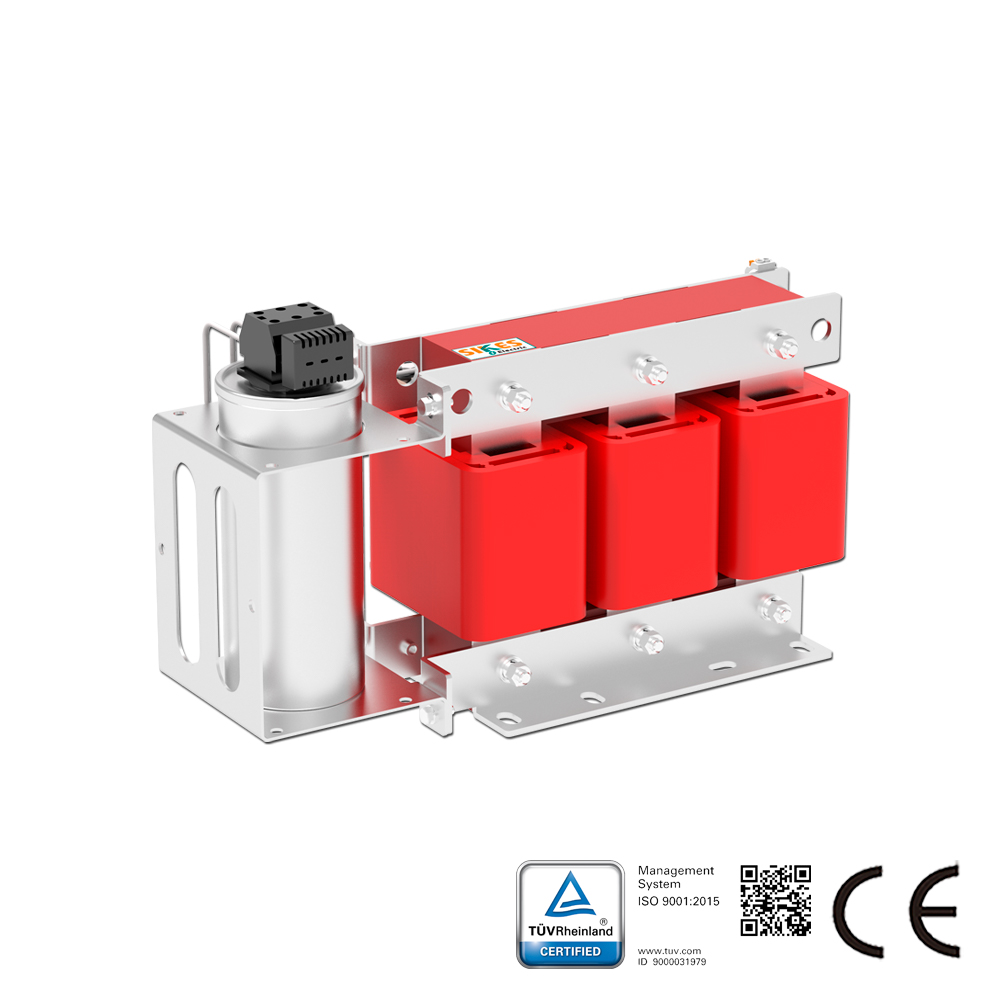

Sinüs Dalga Filtresi Açıklaması:

SF Serisi Sinüs Dalga Filtreleri, motor sürücülerinin PWM çıkış sinyalini düşük kalıntılı düzgün bir sinüs dalgasına dönüştürür;
Uzun kablonun (50 metreden uzun) dağıtılmış kapasitansı ve endüktansının neden olduğu rezonans olayını azaltır;
Yüksek dv/dt’nin neden olduğu aşırı motor voltajını ortadan kaldırır,
Filtre uygulamasıyla motor gürültüsünü azaltır;
Motor ömrünü uzatır;
Motor yalıtımını korur;
İletim mesafesini artırır;
Bu filtrenin uygulanmasıyla, normal motor değişken frekanslı motorun yerini alabilir.

Sinüs Dalga Filtresi Özelliği:

VSD sistemlerinin (özellikle invertörler veya anahtarlamalı güç kaynakları için) çeşitli servo motorları için Sikes Sinüs dalga filtreleri, invertörün PWM çıkış voltajını değiştirmek ve neredeyse sinüzoidal bir voltaj üretmek üzere tasarlanmıştır. Pasif seri, 380v-480v ağında kullanım için tasarlanmıştır.
Sikes, Schaffner ve MTE filtresine ek olarak size başka bir ekonomik seçenek sunar.

Sinüs Dalga Filtresi Teknik Verileri:
Nominal gerilim aralığı: 3*380 ila 500VAC±%10
Motor frekansı: 0-120Hz;
Anahtarlama frekansı: ≧ 4kHz;
Artık Dalgalanma Gerilimi: THDv<%5
Anma akımında gerilim düşümü: ≦%10（50HZ）;
Motor Kablo Uzunluğu: 2000m’ye kadar;
Çalışma Modu: İç mekan çalışması için sürekli
Nominal Motor Sürücü giriş gücü değeri: 3,7kw ila 630kw;
Verimlilik: Nominal hat gerilimi ve gücünde %98 ila %99
Aşırı yük kapasitesi: %150 60S, %120 60 dakika
Test Gerilimi: 2240VDC, 2s (hat/hat) 2720VDC, 2s (hat/kasa)
Dielektrik dayanımı: AC4000V/5mA/60s
Yalıtım direnci: çekirdek-sargı, ≧100MΩ（DC1000V）;
İklim Kategorisi (IEC60068-1): 25/100/21
Koruma: IP30 (talep üzerine IP40/IP54), iç mekan: IP20
Soğutma: Dahili cebri hava
Yük tipi: tipik motor yükü; standart yükseltici transformatör; diğer doğrusal yük;
Nominal gerilim aralığı: 220V
Motor frekansı: 0-120Hz;
Anahtarlama frekansı: ≧ 6kHz;
Artık Dalgalanma Gerilimi: THDv<%5
Motor Kablo Uzunluğu: 2000m’ye kadar;
Çalışma Modu: İç mekan çalışması için sürekli
Nominal Motor Sürücü giriş gücü değeri: 3,7kw ila 630kw;
Verimlilik: Nominal hat gerilimi ve gücünde %98 ila %99
Aşırı yük kapasitesi: %150 60S, %120 60 dakika
Test Gerilimi: 2240VDC, 2s (hat/hat) 2720VDC, 2s (hat/kasa)
Dielektrik dayanımı: AC4000V/5mA/60s
Yalıtım direnci: çekirdek-sargı, ≧100MΩ（DC1000V）;
İklim Kategorisi (IEC60068-1): 25/100/21
Koruma: IP30 (talep üzerine IP40/IP54), iç mekan: IP20
Soğutma: Dahili cebri hava
Yük tipi: tipik motor yükü; standart yükseltici transformatör; diğer doğrusal yük;

Sinüs Dalga Filtresi Teknik Standartları:
Kondansatörler: CEI EN 60831-1/2, IEC 831-1/2
Ekipman: CEI EN60439-1, IEC 439-1, IEC 60939

Sinüs dalga filtresi uygulamaları:
Ventilatörler, konveyörler, pompalar
HVAC tesisatları, kompresörler
Asansörler, vinçler, rüzgar enerjisi, UPS, EPS
Uzun kablolu motor sürücüsü
Paralel birden fazla motorlu motor sürücüsü
Orta gerilim uygulamaları (yükseltici transformatörün önüne yerleştirilmiş)
