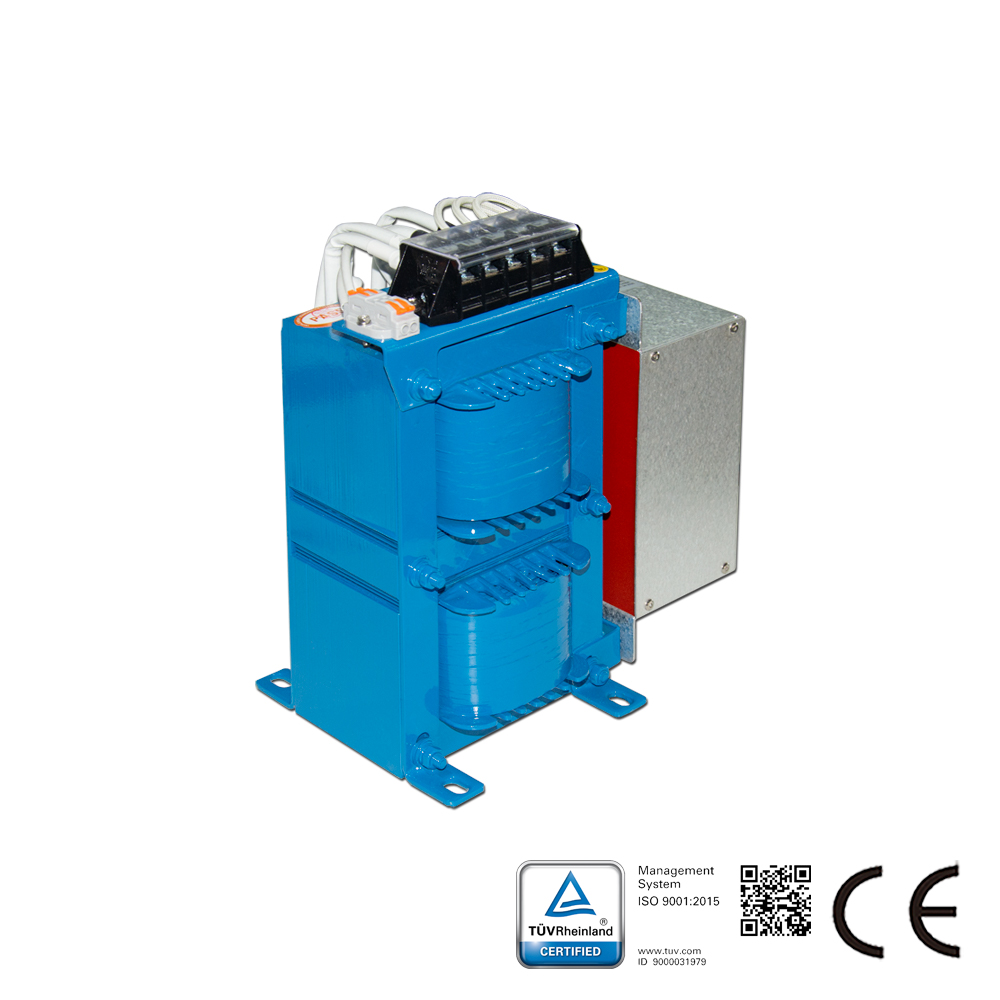

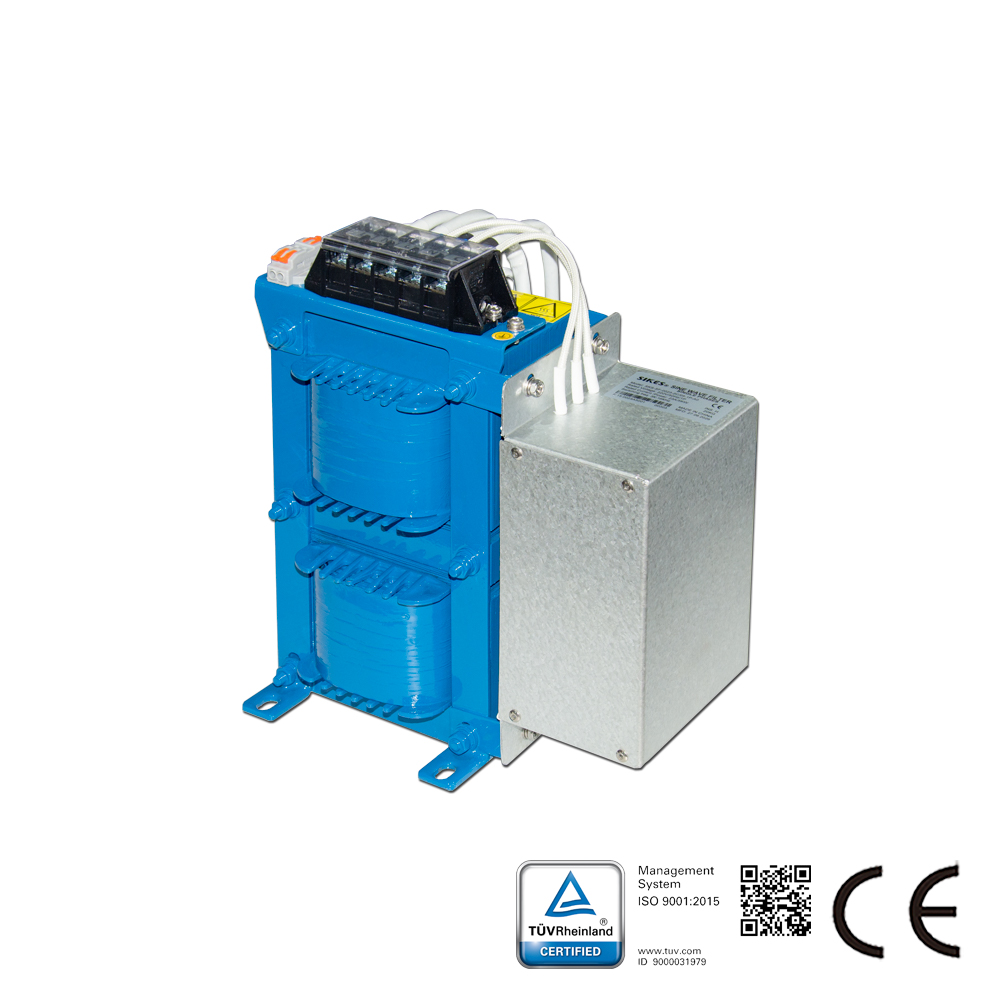

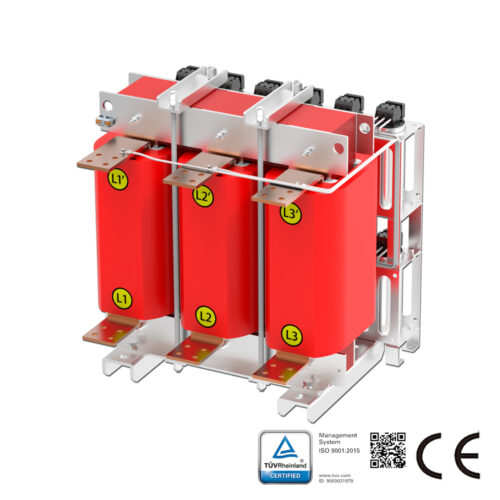

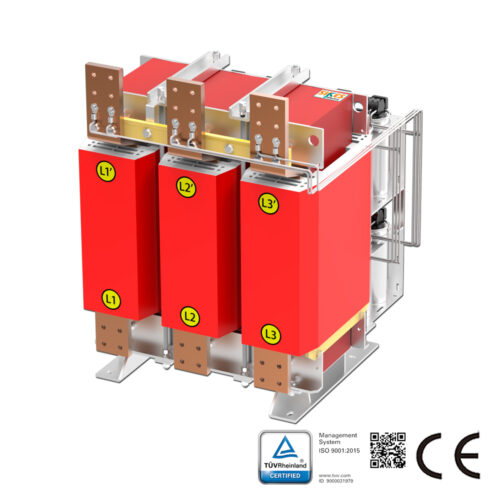

Sinüs dalga filtresinin kısa açıklaması:

Sike’nin sinüs dalga filtresi, birçok iletim sisteminde (özellikle frekans dönüştürücülerde veya anahtarlamalı güç kaynağı cihazlarında) motor sürücülerinde kullanılır. Pasif filtreler, frekans dönüştürücüler vb. tarafından üretilen sinüzoidal olmayan voltajı dönüştürmek ve voltaj dalga formunu sinüs dalgasına benzer bir dalga formu oluşturmak için tasarlanmıştır. Esas olarak 380 ila 480V endüstriyel güç şebekelerinde kullanılır. Bu filtrenin voltaj düşüşü mevcut piyasa standardından çok daha düşük olduğundan, çok yüksek bir motor giriş voltajını garanti edebilir. Gürültüyü azaltabilir ve nispeten hassas motorları koruyarak 2000 metreye kadar çok uzun motor kablolarının kullanılmasına olanak tanır. Tipik uygulama endüstrileri: metalurji, kömür, petrokimya, su arıtma, yeni enerji vb. Genel olarak, yerli invertör ile yük arasındaki mesafe 50 metreyi aşarsa, bir reaktör eklenmelidir. İnvertörün çıkış dalga formu için bir gereklilik varsa, bir sinüs dalga filtresi eklenmelidir; ithal invertörler arasındaki mesafe 100 metreyi aşarsa, bir sinüs dalga filtresi eklemek gerekir. Bu mesafe, bağlantının uzunluğunu ifade eder. Sinüs dalga filtresinin üretim maliyeti nispeten yüksektir. Genel olarak, özel bir gereklilik yoksa, frekans dönüştürücü için özel bir filtre veya çıkış reaktörü seçmek yeterlidir.

Sinüs dalga filtresi özelliği:

VSD sistemlerinin (özellikle invertörler veya anahtarlamalı güç kaynakları için) çeşitli servo motorları için Sikes Sinüs dalga filtreleri, invertörün PWM çıkış voltajını değiştirmek ve neredeyse sinüzoidal bir voltaj üretmek için tasarlanmıştır. Pasif seri, 380v-480v ağında kullanım için tasarlanmıştır. Sikes, Schaffner ve MTE filtresine ek olarak size başka bir ekonomik seçenek sunar.

Sinüs dalga filtresi özellikleri:
Gerilim seviyesi: tek fazlı anma gerilimi 220V, izin verilen sapma ±%10
Gerilim dalga formu bozulma oranı: THDv<%5 Motor frekansı: 0-120Hz Anahtarlama frekansı: ≧ 3kHz Rezonans frekansı: anahtarlama frekansının 0,5 katından az Gerilim düşümü: anma akımında ≦%10 (50Hz) Motor kablo uzunluğu 2000 metreye kadar çıkabilir Verimlilik: %98 ile %99 arası Koruma sınıfı: IP00 Yalıtım sınıfı: H Sınıfı Aşırı yük kapasitesi: bir dakika boyunca anma akımının 1,5 katı, bir saat boyunca 1,2 katı Dayanma gerilimi: DC 2240V, 2 saniye (faz arası) / DC 2720V, 2 saniye (faz-gövde arası) Dielektrik dayanım: AC4000V/5mA/60S Isı dağılımı: zorlamalı hava soğutma Yük formu: tipik motor yükü; standart yükseltici transformatör; diğer lineer yükler Çalışma sıcaklığı: -10～+50(℃); depolama sıcaklığı: -40～+65(℃); ortam nemi: %0～98 (%) yoğuşmasız; rakım: <2000M Sinüs dalga filtresinin rolü: 1. Motorun ömrünü uzatmak; 2. Motor yalıtımını korumak; 3. Motor yatak akımını azaltmak; 4. İletim mesafesini artırmak; 5. Sistem güvenilirliğini iyileştirmek; 6. Bu filtre uygulandıktan sonra standart motorlar, frekans dönüştürücülü motorların yerini alabilir; 7. Elektromanyetik girişimi iyi bir şekilde bastırmak; 8. Sürücü çıkışı yüksek frekanslı harmonikler içerdiğinden, güç kablosu ve motor kayıplarını artırır; aynı zamanda çok yüksek dv/dt, birkaç MHz'lik radyasyon girişimine neden olur; motorun uzun mesafeli iletimi gerekiyorsa (motor kablosu 50 metreyi aşarsa), motor terminal gerilimi yürüyen dalga yansıması nedeniyle bindirme yapar, bu da motor yalıtımına zarar verir ve hatta kablonun patlamasına neden olur; 9. Harmonik akım için, modülasyon yöntemi değiştirilerek harmonik bileşen azaltılabilir, ancak tamamen ortadan kaldırılamaz. dv/dt kaynaklı radyo frekans girişimi için dv/dt elektromanyetik filtre takılabilir, ancak bu yalnızca belirli bir kablo uzunluğu için etkili olup herhangi bir kablo uzunluğu için uygun değildir; 10. Yukarıdaki sorunları çözmenin etkili bir yolu, sürücü çıkış tarafına bir sinüs dalga filtresi takarak SPWM modülasyon dalgasını sinüs dalgasına benzer bir gerilim dalga formuna filtrelemektir. Sinüs dalga filtresi, yüksek frekanslı çıkış reaktörü ve bir RC devresi ile ortak mod reaktörlerinden oluşur. Yüksek frekans kayıplarını ve dv/dt radyo frekans girişimini etkili bir şekilde bastırabilir ve motor ile sürücü arasındaki kabloyu 500 metreye, hatta 2 kilometreye kadar uzatabilir.

Sinüs filtresinin uygulama alanları:
Havalandırma ekipmanları, konveyörler, pompalar, rüzgar enerjisi
Isıtma, havalandırma ve iklimlendirme ekipmanları, kompresörler
Asansör, vinç, rüzgar enerjisi, UPS, EPS
Motordan sürücüye giden kablonun nispeten uzun olması
Motor sürücüsünün birden fazla motoru paralel bağlaması
Orta gerilim uygulaması (yükseltici transformatörün önüne yerleştirilir)
