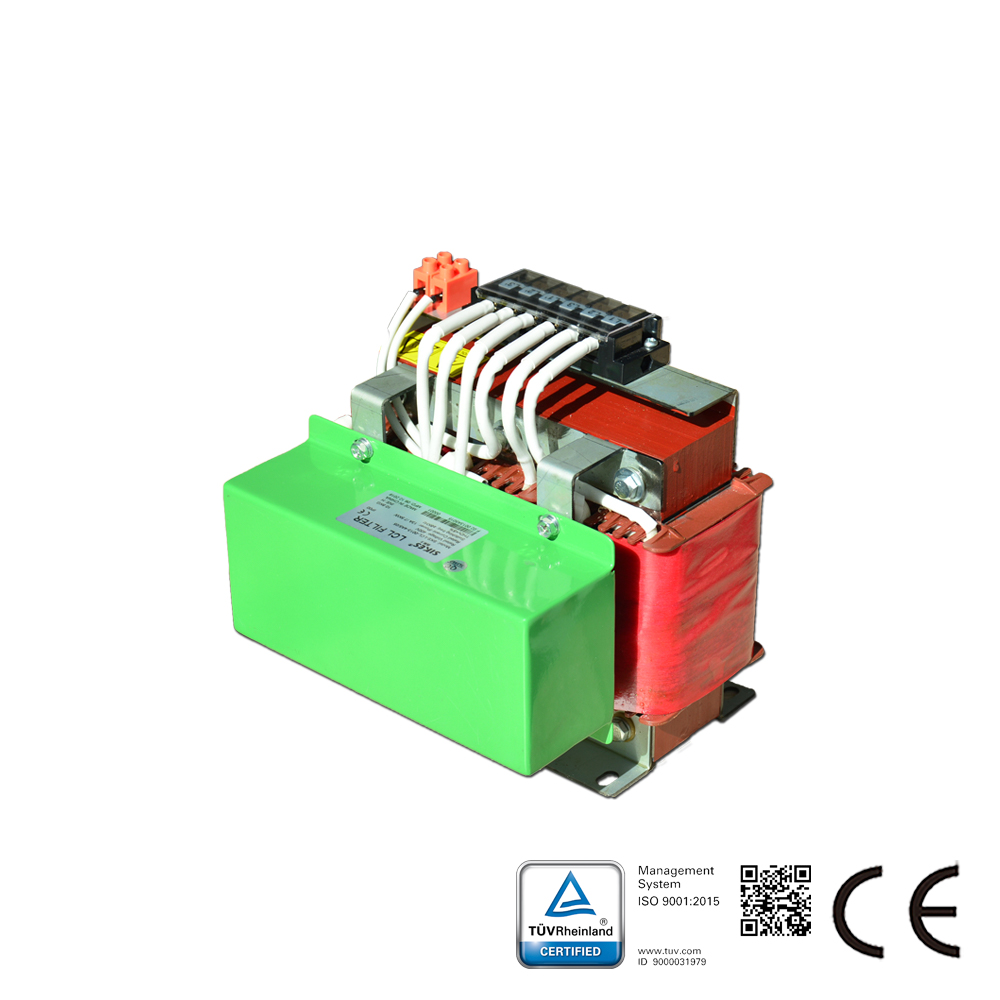

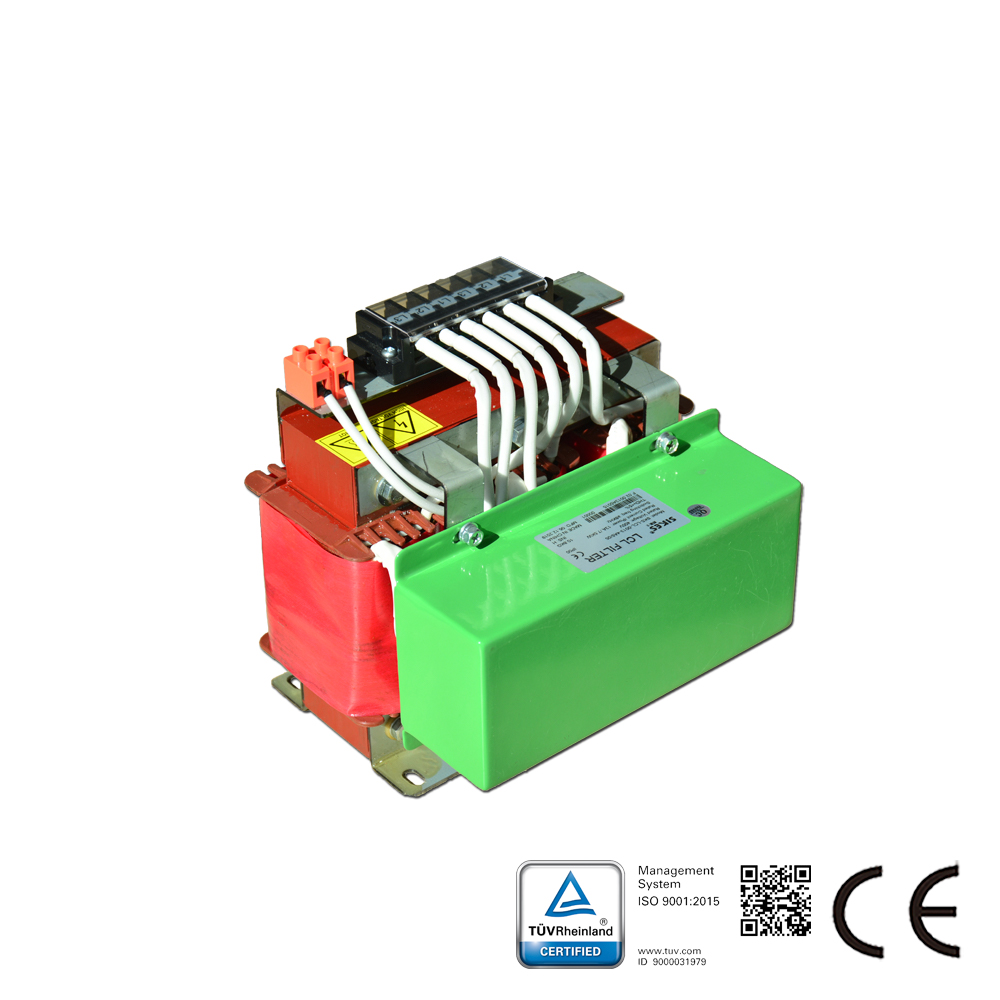

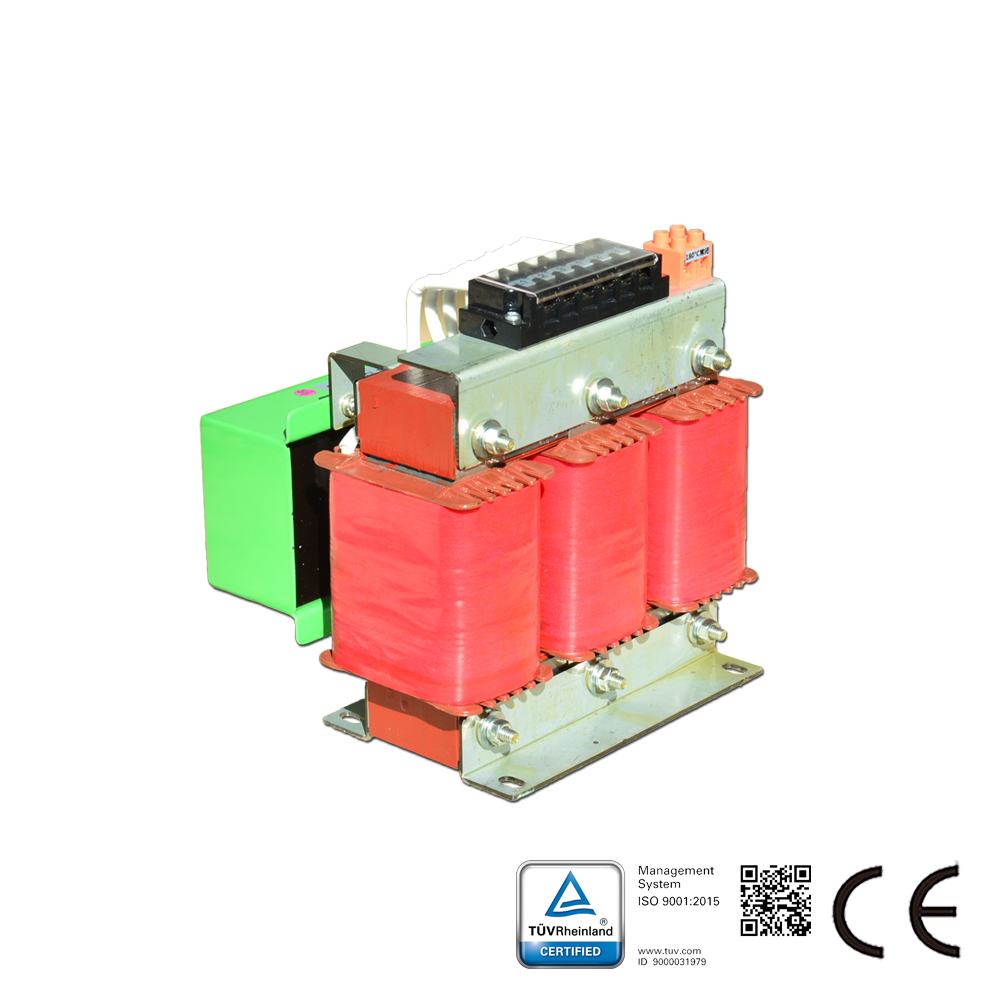

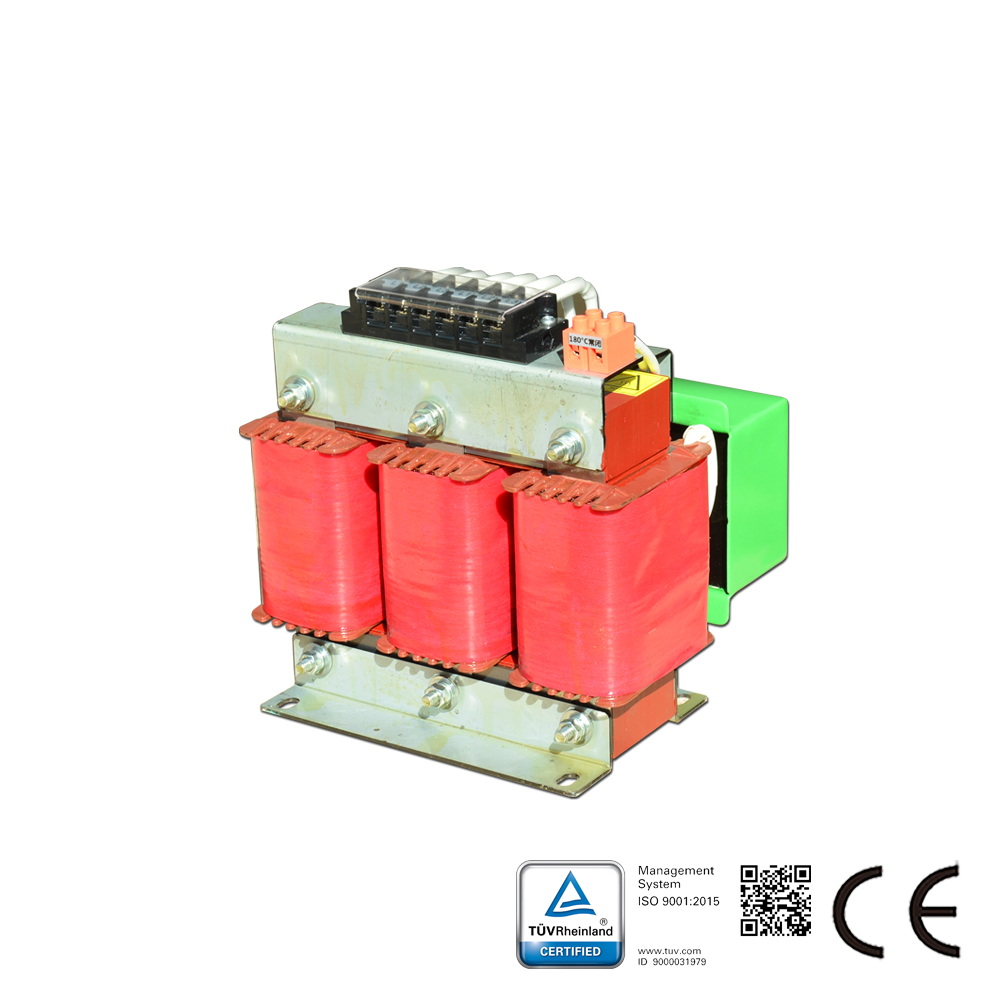

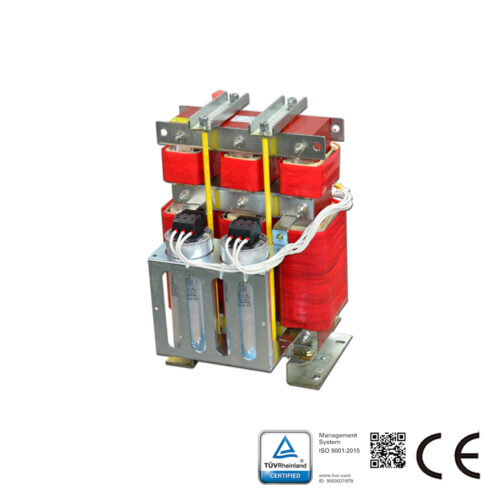

LCL Filtresi Açıklaması:

LCL filtresi, şebeke bağlantısındaki harmonik gerilim sorununu çözmek, PWM gerilim dalga formunu saf sinüs dalgasına dönüştürmek, güç şebekesindeki bozulmayı azaltmak ve tüm sistemin düzgün çalışmasını sağlamak için tasarlanmıştır. LCL filtresi ayrıca akım harmoniklerini de sınırlar.

LCL Filtresinin Özellikleri:
Aktif Besleme Dönüştürücüsü (AIC) için Güç Kalitesi İyileştirmesi
Şebeke tarafına yüksek darbe frekansı zayıflatması
Akım salınımını bastırmak için entegre sönümleme dirençleri
Koruma sınıfı: IP00
Müşteriye özel gereksinimlere göre değişiklik yapılabilir
Tasarım, CE sertifikasına uygundur

LCL Filtresinin Teknik Verileri ve Ölçüm Koşulları:
Anma gerilimi: 400 V AC (50/60 Hz)
Anma akımı: 50 °C anma sıcaklığına atıfta bulunulmuştur1)
Test gerilimi: 2240 V DC, 2 s (faz/faz), 2720 V DC, 2 s (fazlar/kasa)
Aşırı yük kapasitesi: Saatte 3 dakika boyunca anma akımının 1,5 katı
Aktif besleme dönüştürücüsü (AIC)/Frekans invertörü taşıyıcı frekansı: 2 kHz … 8 kHz
Motor frekansı: 0 Hz … 100 Hz
Motor kablo uzunluğu: 150 m’den az
Gürültü: yaklaşık 72 dB
İklim kategorisi (IEC 60068-1): 25/100/21

Terminaller:
Parmak korumalı terminal blokları (16 A ila 66 A)
AIC reaktörleri ve hat reaktörleri için bara bağlantıları (100 A ila 400 A)

LCL Filtresinin Uygulaması:
Aktif Beslemeli Dönüştürücü (AIC), Dört Kadranlı Frekans İnvertörü, PV ve şebeke tipi dönüştürücüler gerektiren diğer yenilenebilir enerji uygulamaları.
