Ürün Açıklaması：

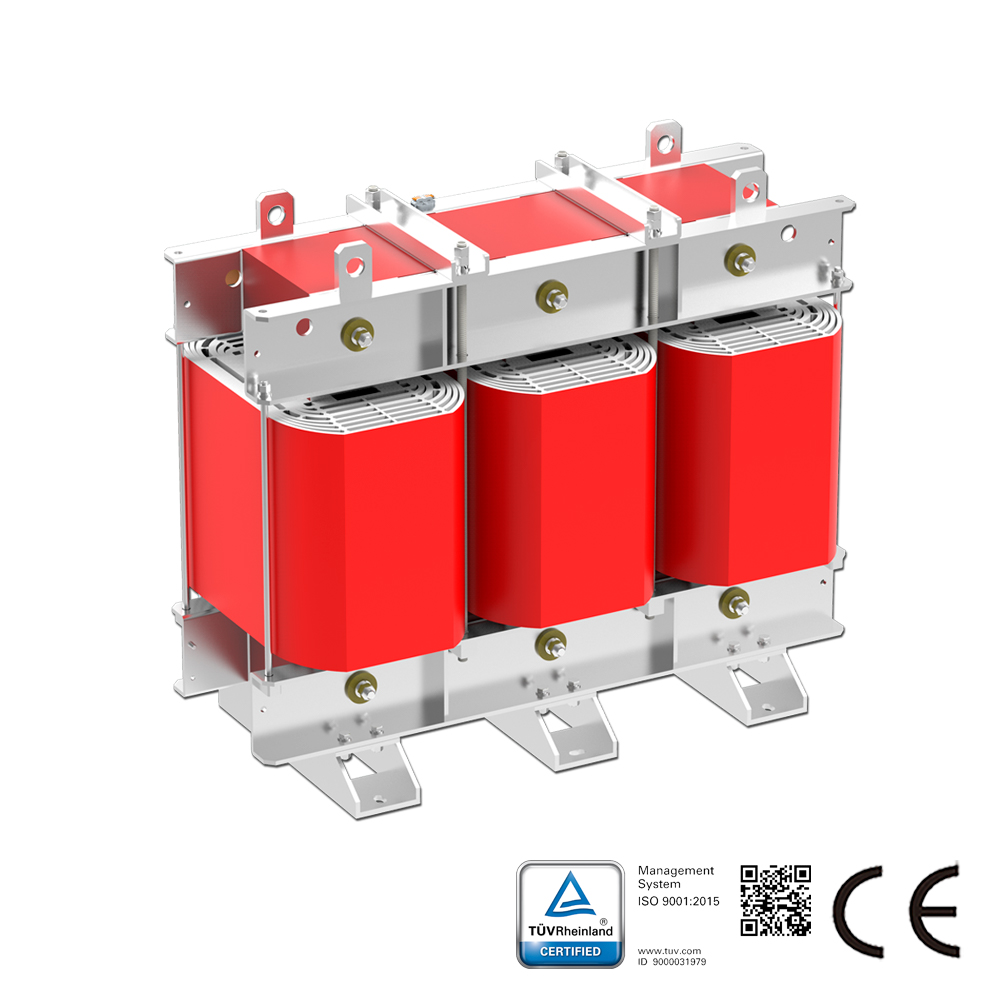

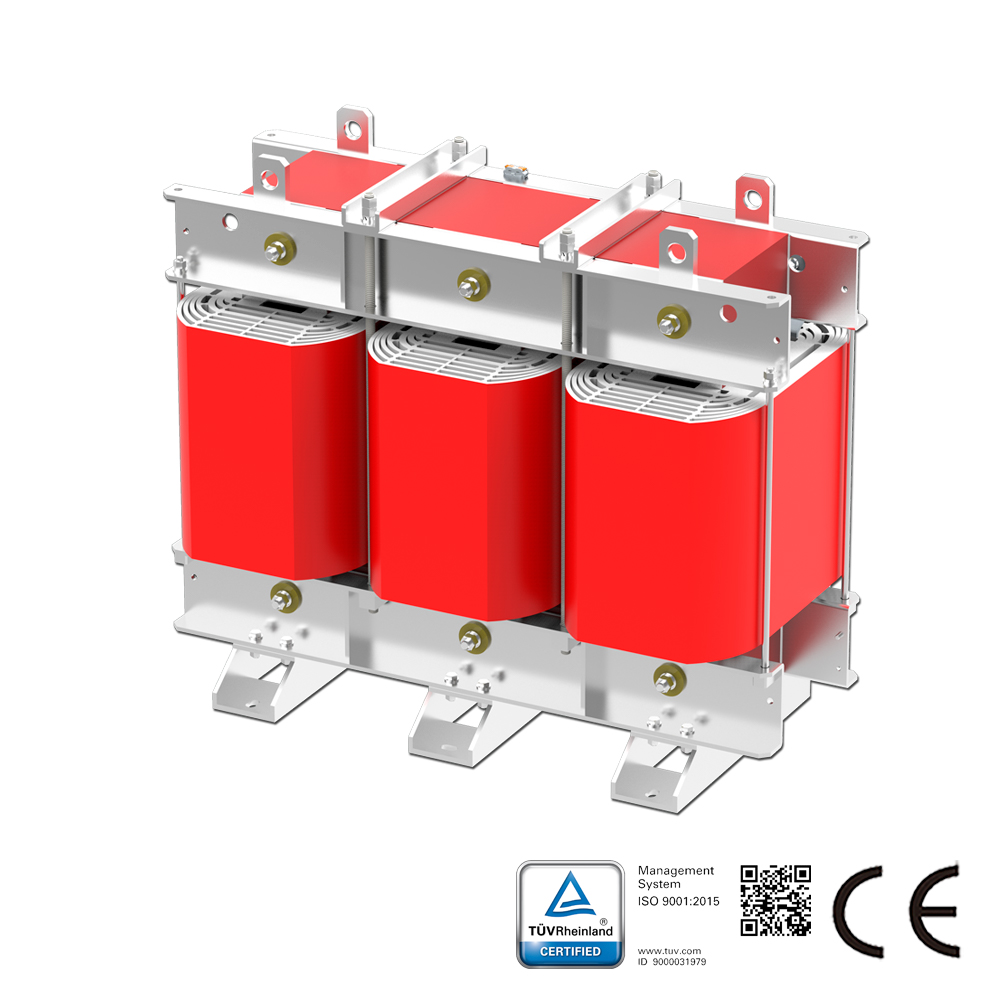

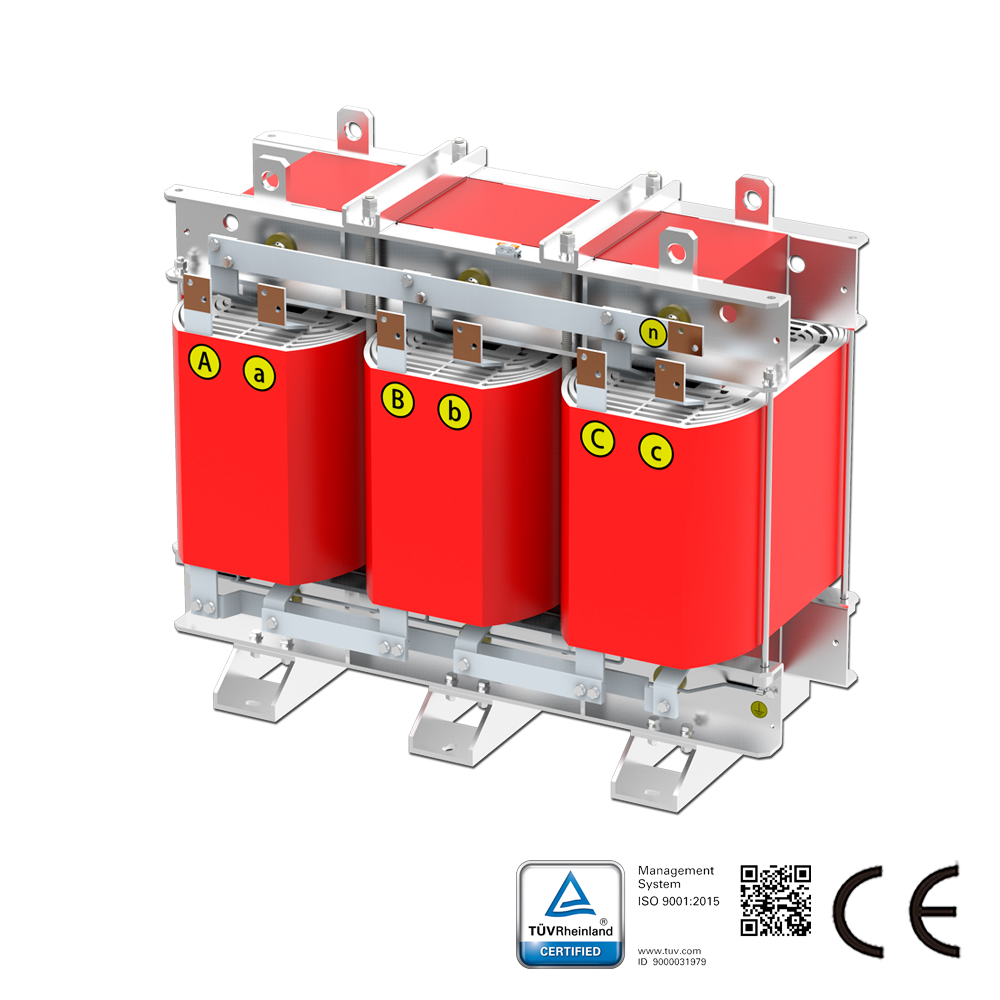

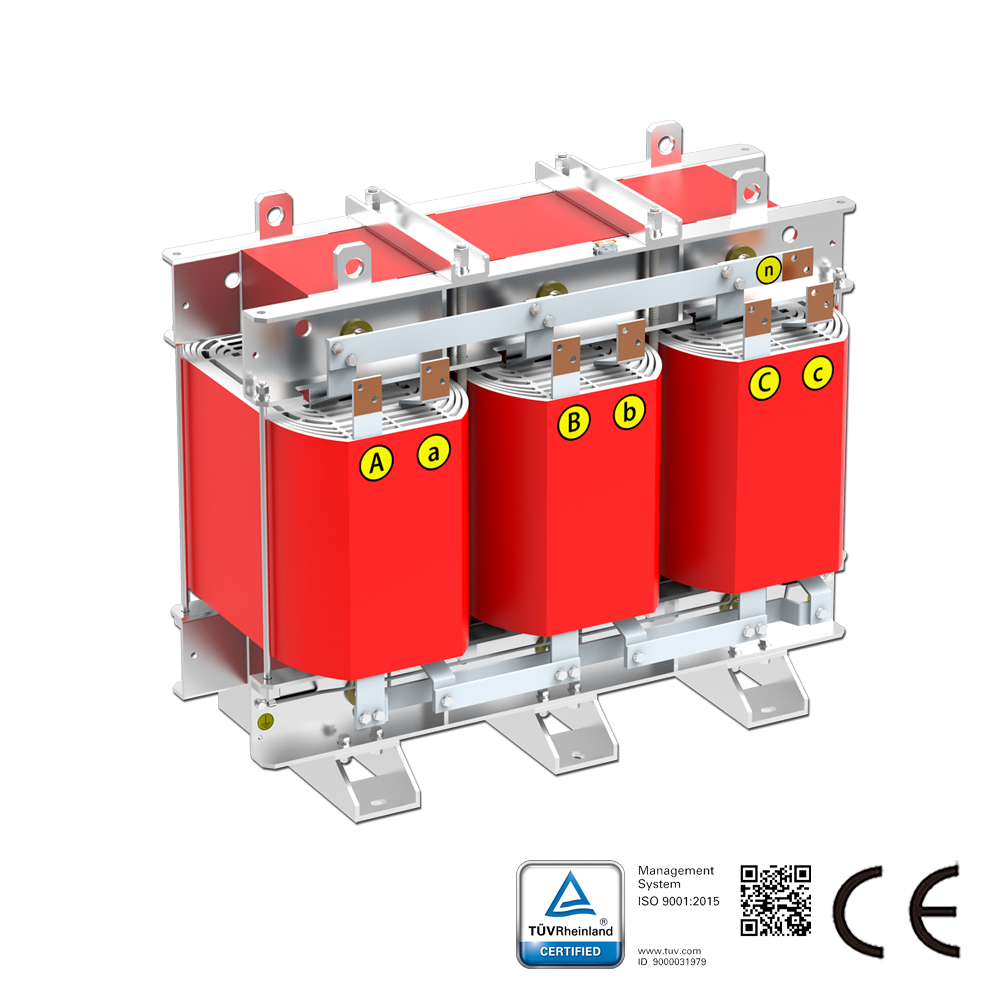

K13 faktörlü üç fazlı izolasyon transformatörü, yüksek harmonikli doğrusal olmayan yükler için özel olarak tasarlanmış üç fazlı kuru tip bir izolasyon transformatörüdür. Çekirdeği K=13 olarak derecelendirilmiştir, bu sayede harmonik akımların neden olduğu ek ısınmaya dayanabilir ve yüksek harmonik koşullarında kararlı çalışmayı sağlar. Orta ila yüksek harmonik senaryoları için uygundur (THDi ≤ yaklaşık %60), %70–%90 doğrusal olmayan yükleri (örn. veri merkezleri, UPS, değişken frekanslı sürücüler) karşılar.

Temel işlev: Harmonikleri ortadan kaldırmaz, ancak özel tasarım sayesinde harmonik ısınmayı kontrol eder, sargıların aşırı ısınmasını önler ve hizmet ömrünü uzatır.

Temel Parametreler:

Anma kapasitesi: 10kVA ~ 1000kVA
Giriş voltajı: Üç fazlı 380V-690V (±%10)
Çıkış voltajı: Üç fazlı 380V-690V (±%10)
Frekans: 50/60Hz
Bağlantı grubu: Dyn11
Soğutma yöntemi: AN (doğal hava soğutma) / AF (zorlamalı hava soğutma)
Yalıtım sınıfı: Sınıf F (155°C), Sınıf H (180°C)
Koruma derecesi: IP00 / IP20 / IP54
Standartlar: IEC 60076-11, UL 5085, GB 6450

Temel Tasarım Özellikleri (Standart Transformatörlerden Farklılaşan)

Sargı tasarımı:
Kapak etkisine ve harmonik ısınmaya dayanmak için 180°C üzeri dereceli tel kullanır
Ek harmonik kayıplarını azaltmak için artırılmış iletken kesiti ve optimize edilmiş sargı prosesi
Büyütülmüş nötr iletken kapasitesi (üç fazlı dengesizlik ve sıfır sıralı harmonikler için uygun)
Nüve: Demir kaybını azaltmak ve sıcaklık artışını düşürmek için düşük kayıplı silisyum çelik saclar
İzolasyon & ekranlama: Ortak mod girişimini bastırmak ve nötr-toprak gerilimini azaltmak için primer-sekonder elektriksel izolasyon + elektrostatik ekranlama
Sıcaklık artışı kontrolü: K13 harmonik yük koşullarında, sargı sıcaklık artışı izolasyon sınıfı sınırını aşmaz.

Ürün Özellikleri:
Yüksek harmonik uyumluluğu: K13 dereceli, %70–90 doğrusal olmayan yükler (UPS, sunucular, VFD’ler, doğrultucular) için mükemmel uyum
Kuru tip güvenlik: Yağsız, yanmaz, patlamaya dayanıklı, bakım gerektirmez — iç mekan kullanımı, veri merkezleri, hastaneler için idealdir
Yüksek verim & düşük gürültü: Verim ≥%98, gürültü <55dB (AN soğutma) Uzun ömür & güvenilirlik: H sınıfı izolasyon, optimize edilmiş ısı dağılımı, 7/24 sürekli yüksek yükü destekler (>%95 yük faktörü)
Esnek kurulum: Kompakt tasarım, zemin veya kabin montaj seçenekleri, endüstriyel ve bina güç dağıtımı için uygundur
Standartlara uygunluk: IEC/UL/GB standartlarını karşılar, veri merkezleri, endüstriyel tesisler ve tıbbi alanlar gibi zorlu ortamlar için uygundur

Tipik Uygulamalar:
Veri merkezleri: Sunucular, UPS, hassas klimalar, PDU güç dağıtımı
Endüstriyel otomasyon: Değişken frekanslı sürücüler (VFD), servo, DC sürücüler, kaynak ekipmanları
Tıp/Telekom: Tıbbi görüntüleme, ameliyathane ekipmanları, iletişim baz istasyonları, PBX
Ticari binalar: LED aydınlatma, asansörler, ofis elektronik cihaz grupları
