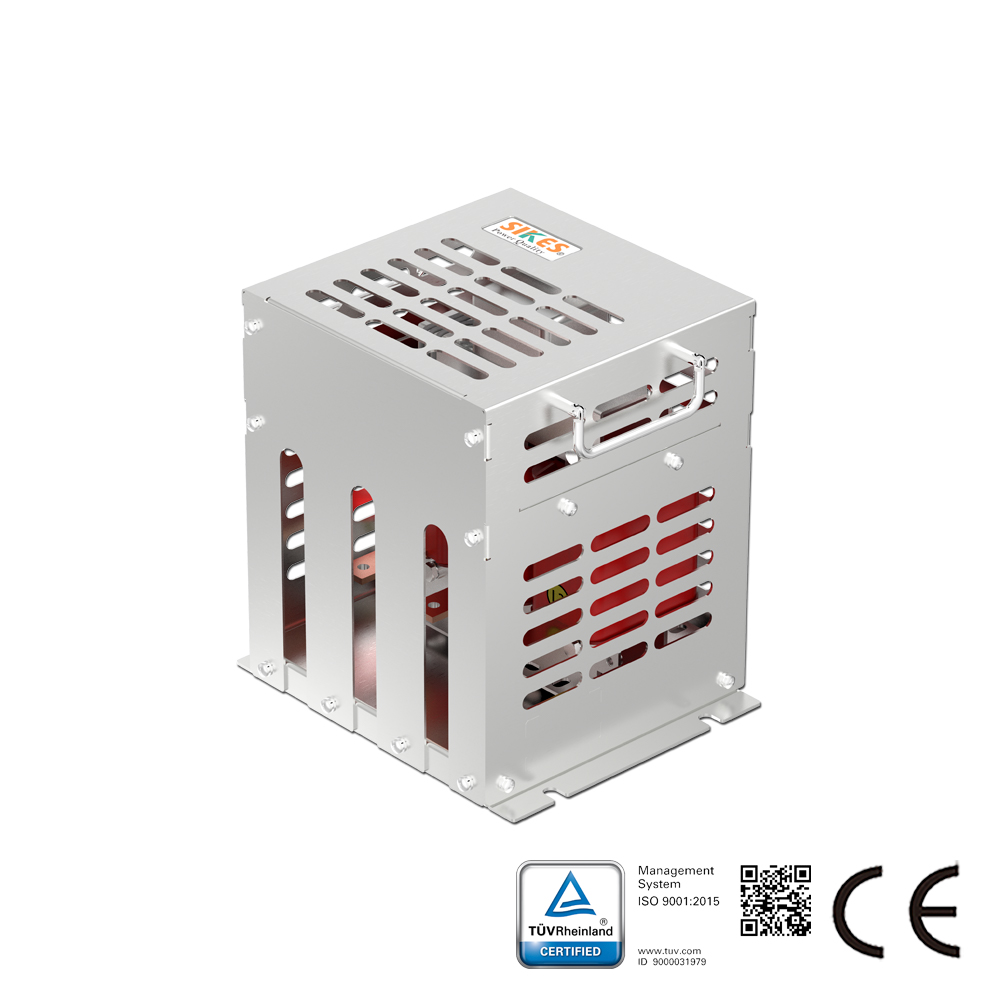

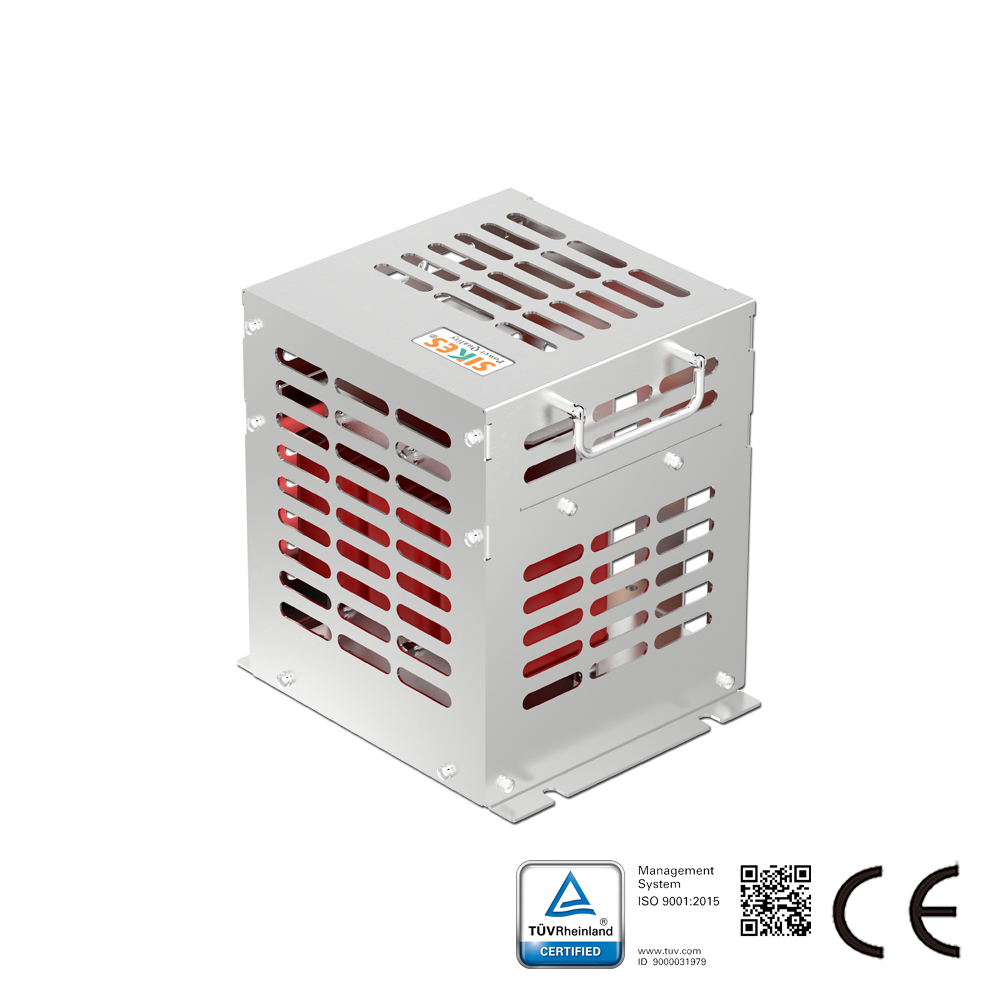

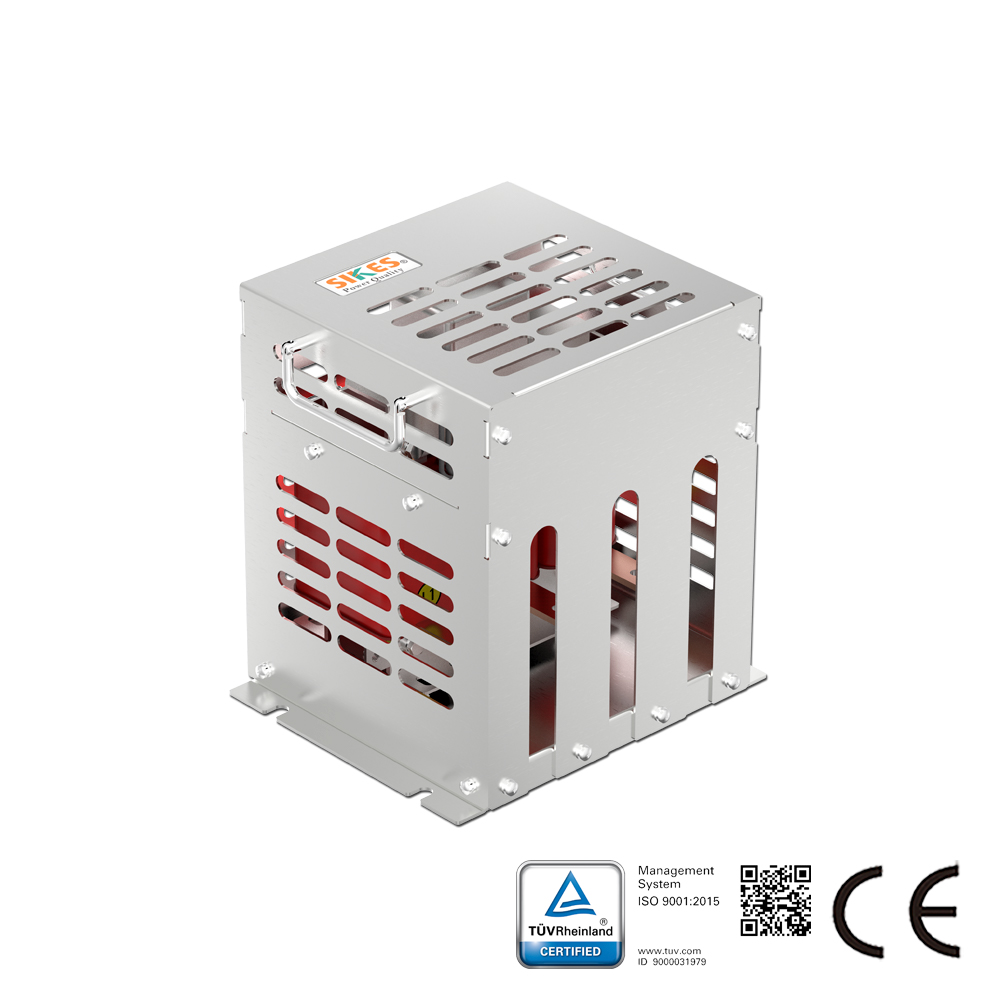

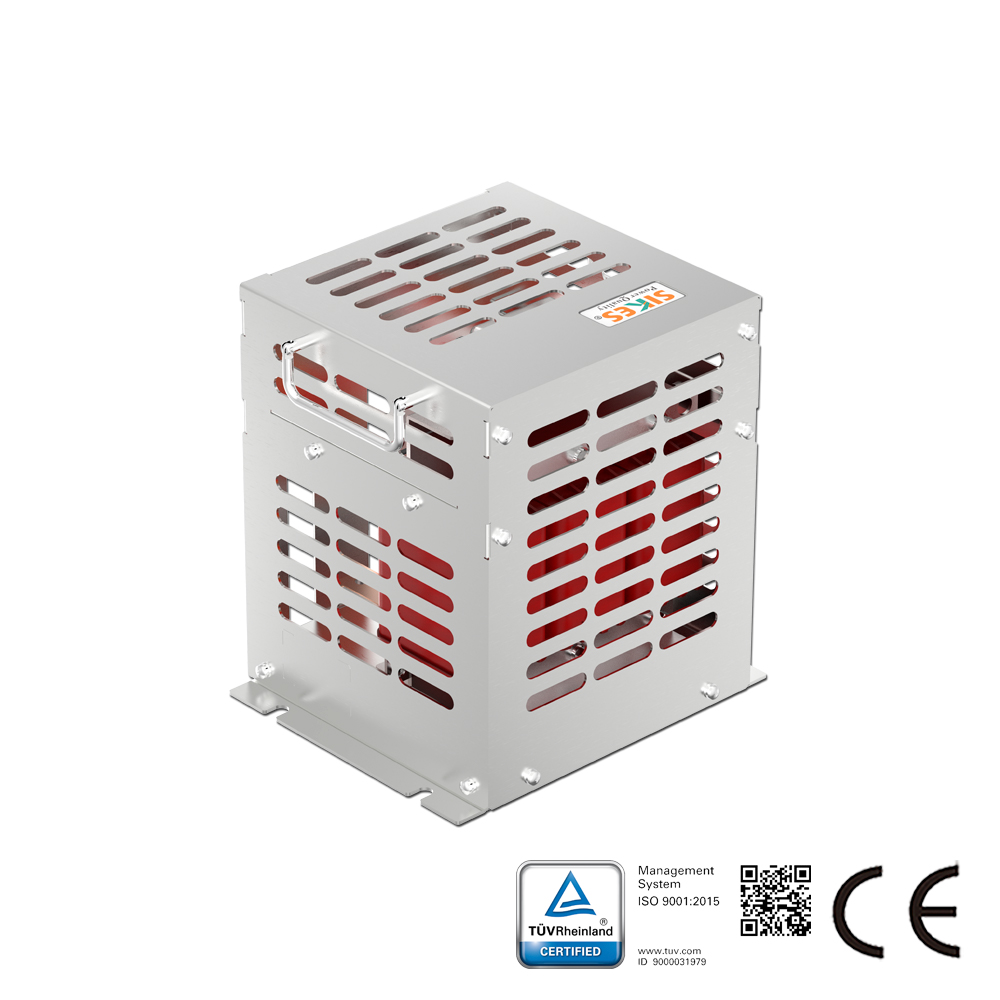

Dv/dt Filtreleri Açıklaması

SIKES DV/DT filtreleri, değişken hızlı sürücü çıkış voltajının dU/dt değerini düşürerek motorların yalıtım gerilimini azaltır. Modele bağlı olarak 100 ila 300 m’ye kadar kablo uzunluklarıyla kullanılabilir.
Ayrıca, üniteler maksimum 200 kHz anahtarlama frekansı için tasarlanmıştır. Filtreler, daha küçük anahtarlama frekanslarında daha az ısı üretir. Motor, retrofit uygulamalarında değişken hızlı bir sürücü ile kullanılmak üzere tasarlanmamıştır.
Du/Dt filtresi, Sinüs dalga filtresi için ekonomik bir alternatiftir.

Dv/dt filtreleri müşterilerimize şu konularda destek olabilir:
1. invertör servo motor uçlarının dt/dv voltajını etkili bir şekilde azaltmak;
2. iletim kablosunun ve servo motor bobininin erken yaşlanmasını ve arızalanmasını önlemek;
3. servo motorların hizmet ömrünü ve çalışma süresini uzatmak ve servo güvenilirliğini artırmak;
4. yakındaki ekipman ve devrelere olan paraziti azaltmak;
5. motor topraklama kaçak akımını azaltmak;
6. filtreler ile motorlar arasındaki kontaktör açıldığında paraziti azaltmak;
7. servo motor uçlarının tepe darbe voltajını etkili bir şekilde azaltmak;
8. IEC 60034-17, 60034-25 çıkış gereksinimlerini karşılamak.

DV/DT Filtre Teknik Verileri:
Nominal voltaj aralığı: 3*380±10%
DV/DT≤1000μS
Koruma: IP00
Aşırı yük kapasitesi: %150 60S, %120 60dk
Yalıtım Sınıfı: H
Dielektrik dayanımı: AC4000V/5mA/60s
Yalıtım direnci: çekirdek-sargı, ≧100MΩ (DC1000V);
Soğutma: AN

Sinüs dalga filtresi uygulamaları:
Ventilatörler, konveyörler, pompalar
HVAC tesisatları, kompresörler
Asansörler, vinçler, rüzgar enerjisi, UPS, EPS
Uzun kablolu motor sürücüsü
Paralel birden fazla motorlu motor sürücüsü
Orta gerilim uygulamaları (yükseltici transformatörün önüne yerleştirilmiş)
