Darbe doğrultucu transformatörü, çok fazlı doğrultma yoluyla doğrultucu ünitesinin DC tarafındaki dalgalanma faktörünü ve AC tarafındaki harmonik dalgayı azaltabilir. Çünkü doğrultucu ünitesindeki yapay faz kaydırma, ana harmonik dalgaların önceki 5. ve 7. dalgalar yerine 23. ve 25. dalgalarda ve daha fazlasında var olmasını sağlayabilir. Bu tasarım, ikincil taraf harmoniklerinin şebeke tarafı üzerindeki etkisini büyük ölçüde iyileştirecektir.
Şebeke tarafı sargısındaki faz kaydırma, doğrultucu transformatöründe yaygın bir tasarımdır. Genellikle, 12 darbeli bir doğrultucu transformatörü, eksenel bölünmüş yapıya sahip düşük voltaj sargılarına sahiptir. 24 darbeli doğrultma, aynı anda iki 12 darbeli doğrultucu transformatörü kullanılarak elde edilebilir. Ancak iki 12 darbeli doğrultucu transformatörü daha fazla yer kaplar, daha fazla maliyet artırır, vb.

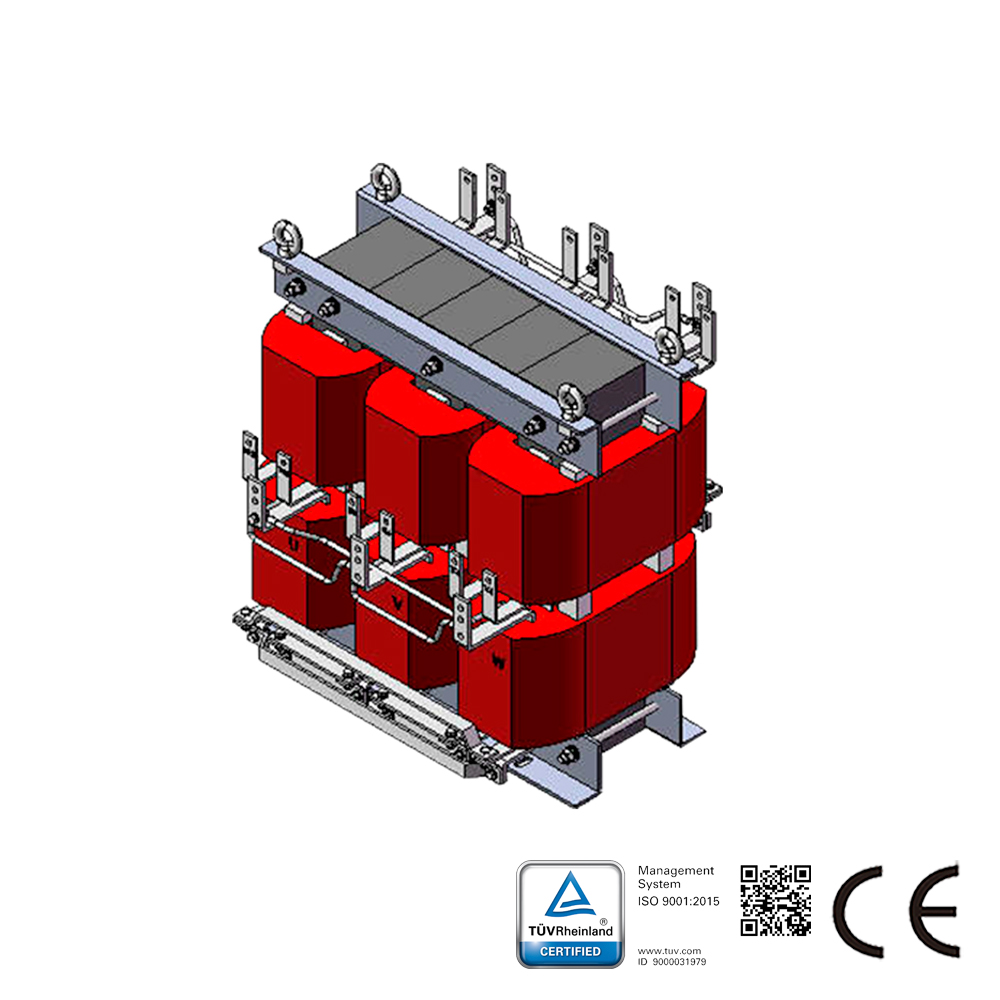

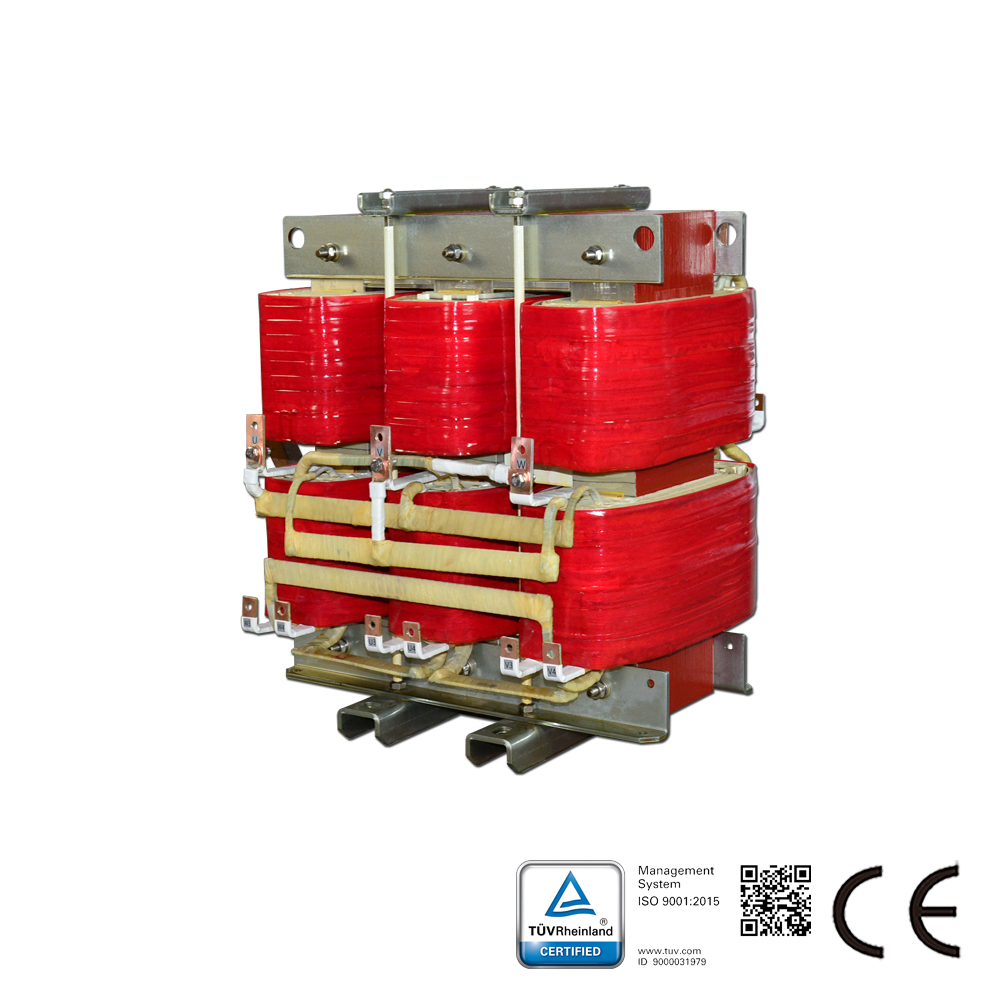

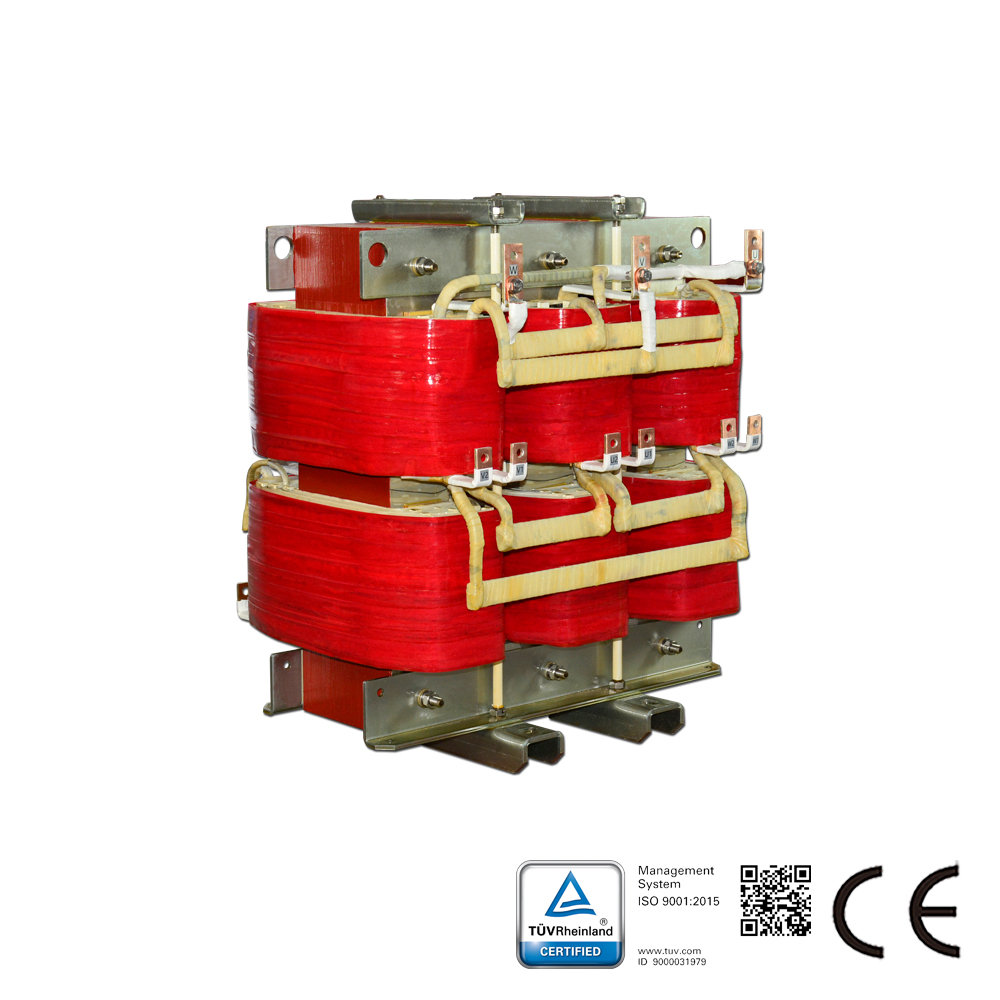

Şirketimiz tarafından tasarlanan ve üretilen 24 darbeli doğrultucu transformatörü, paralel bağlı iki set 12 darbeli oto-transformasyon doğrultucu bobini ve bir demir çekirdekten oluşur. Dört grup üç fazlı hat voltajı oluşturabilir ve hat voltajı fazları sırayla 15° farklıdır. Dört grup doğrultucu köprü devresi, 24 darbeli DC voltajı çıkarmak için fazlar arası reaktörler aracılığıyla paralel bağlanır.
Bu tasarım, bu devredeki oto-transformatörün kapasitesinin %82,7’sini tasarruf edebilir. Böylece doğrultucu hacmi büyük ölçüde azaltılabilir. Avantajları, yüksek güçlü doğrultma gerektiğinde özellikle önemlidir.
